製品概要
長時間運転を実現する高精度部品
オフセット印刷に欠かせない各種部品を自社で設計・製造しています。長年培った技術とノウハウを活かし、素材選びから寸法調整、仕上げの細かいご要望まで柔軟に対応。単品から量産まで、カスタムオーダーにも幅広く対応し、お客様の印刷品質を支えます。
製品ラインアップ
平物加工品（刃物・ブレード各種）
鋸刃
走行紙の切断面をよりキレイに
輪転機等で走行紙を切断する、刃先がノコギリ状の刃物。最適な材料の選定や表面処理等により、耐摩耗性と切れ性が向上し、切断面をキレイにします。刃角、刃形状（ピッチ、片刃、両刃）を変更し、オリジナル品の製作も可能です。
仕様
刃形状
片刃・両刃
材質／硬度
SK・SKS・SKH・超硬

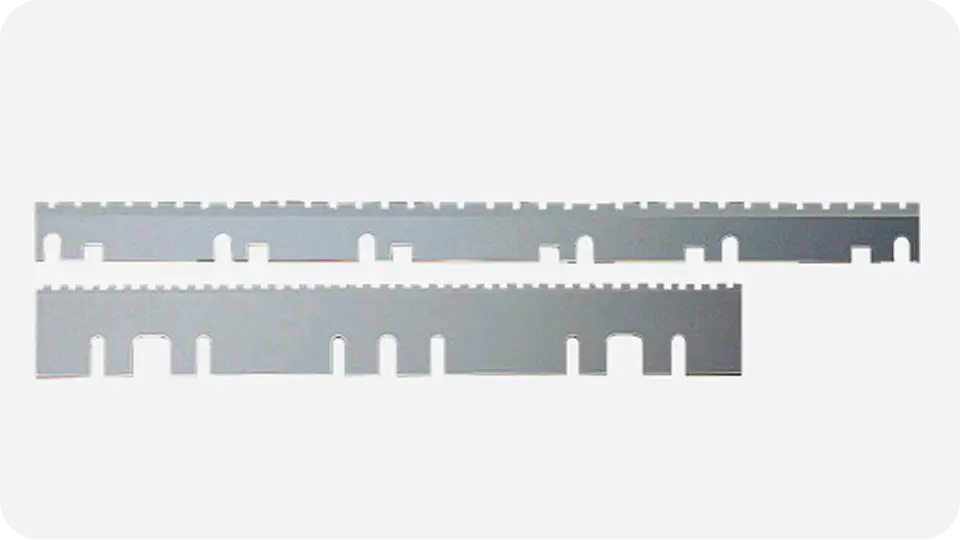

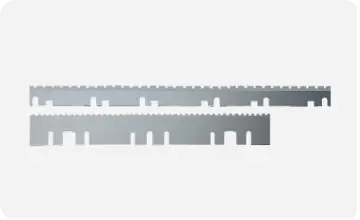

横ミシン刃
紙面の折ジワ対策に最適
輪転機等で走行紙にミシン目を入れ、空気を抜けやすくする刃物。紙面の折ジワ（ノドジワ）対策としての実績を数多く持ち、さまざまな刃形状、カット幅寸法（ピッチ）をご提案させていただきます。試作として小ロットでの製作も可能です。
仕様
刃形状
平刃タイプ・鋸刃タイプ
材質／硬度
SK・SKS・SKH

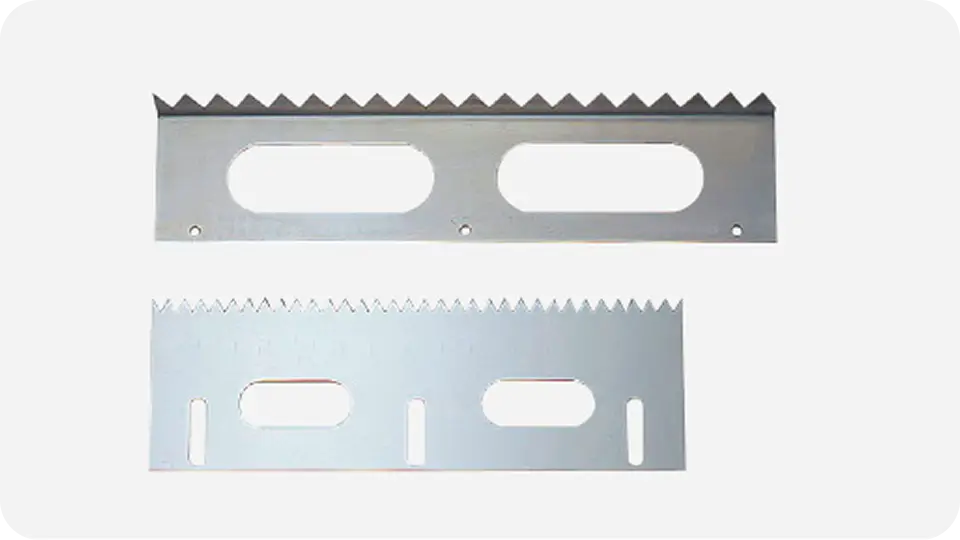

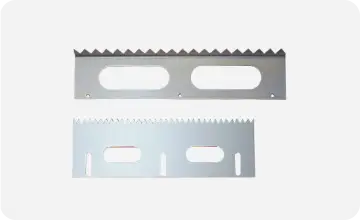

ペースターカッター
焼入鋼板の活用で短納期も可能
輪転機等の給紙部で、巻き取りの連結時に切断をする刃物。焼入鋼板を使用するため、短期間で製作することができます。また、刃形状（ピッチ、刃角）の変更、特殊形状（山型・鬼刃）にも対応します。
仕様
材質／硬度
SK・SKS・SKH

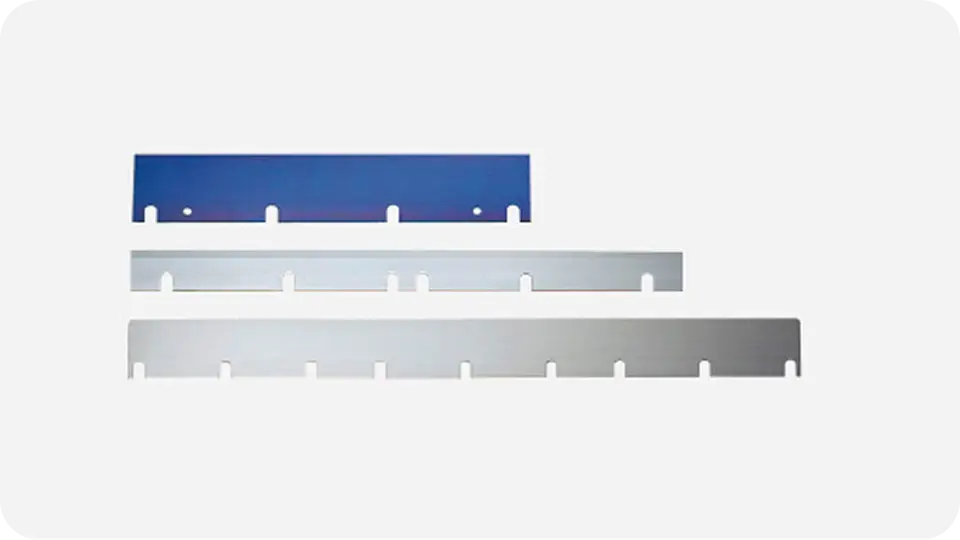

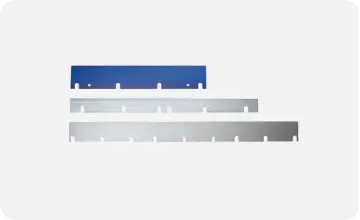

折込ブレード／差込刃
紙との摩擦を防ぎ、耐摩耗性を向上
折機内で走行紙をくわえいた・くわえあごへ受け渡すブレード。耐摩耗性の向上、紙との摩擦を避ける目的で、めっきやバフ研磨等の表面処理が可能です。
仕様
材質／硬度
SK

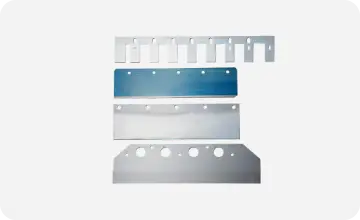

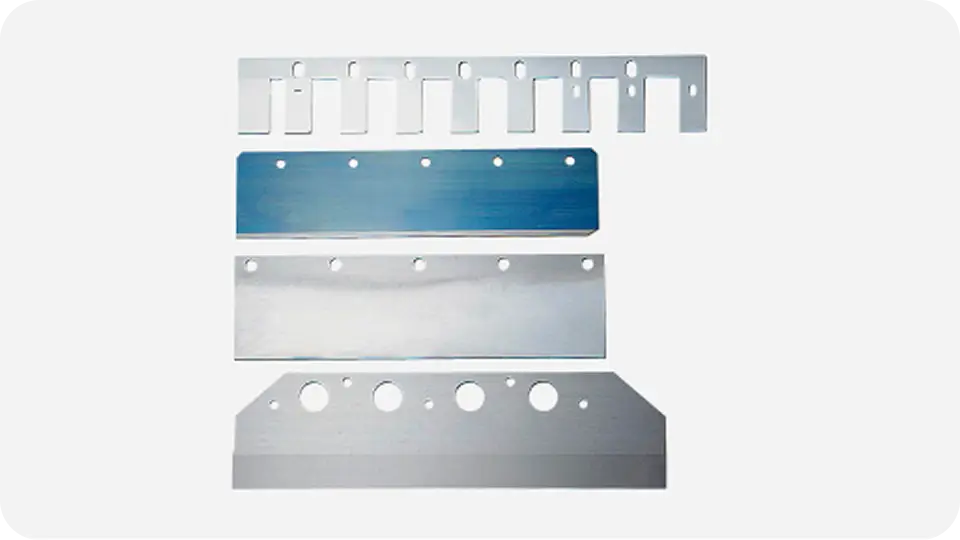

ブレード
めっきやバフ研磨等の表面処理も
走行紙を上部から叩き、折込ローラへ差し込むブレード。折込ブレード等と同様、耐摩耗性の向上、紙との摩擦を避けるための、めっきやバフ研磨等の表面処理もできます。
仕様
材質／硬度
SK

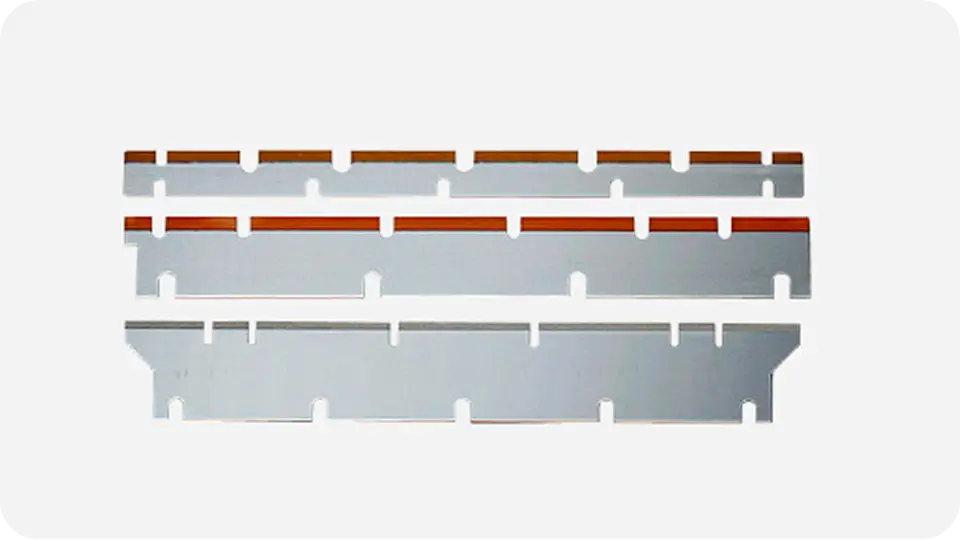

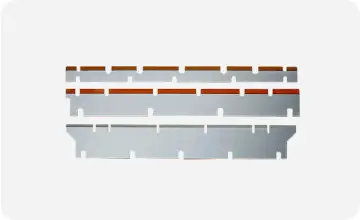

くわえいた
接触状況に合わせて最適化
折機内でくわえあごと連動して走行紙を掴み、次工程へ紙を送る部品。製品への接触面は、グリップ力が高いWCコーティング、傷のつきにくいウレタンゴムの2種類からお選びいただけます。ゴム硬度やWC粒度の変更、再生加工も可能。
仕様
材質／硬度
板厚0.5ミリ～一体型、分割型 先端ウレタンタイプ・WCタイプ

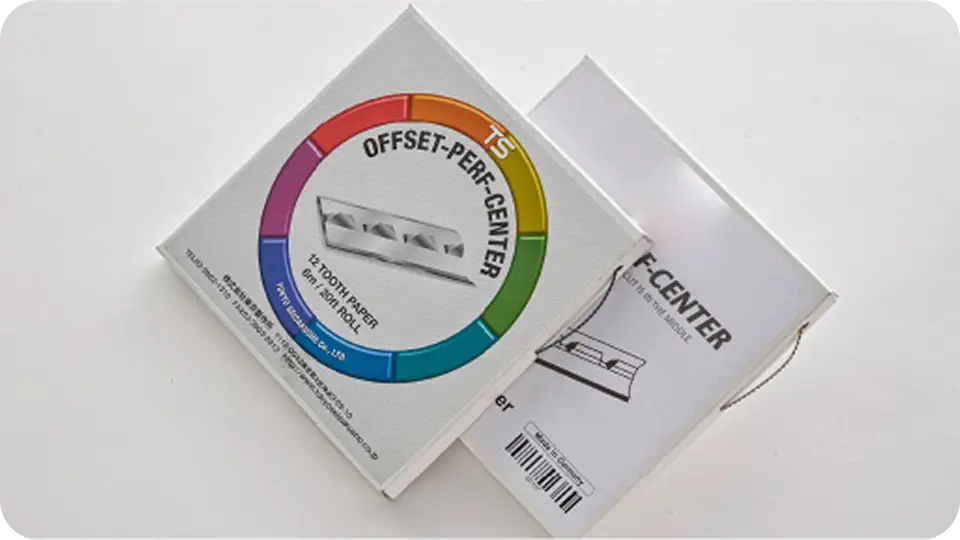

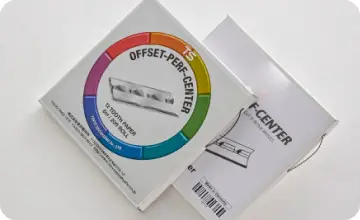

TSオフセットパーフォセンターミシン刃
ミシン目入れを自由自在に
主に輪転機の版胴等に貼り付け、紙にミシン目を入れる刃。割引券、返信用はがき、広告チラシなどに使われています。特殊テープを使用しているため、何回も貼り付け箇所を変えることができます。刃先の硬度が高く、耐摩耗性が良いことも特長です。
仕様
特徴
１スペックのみ

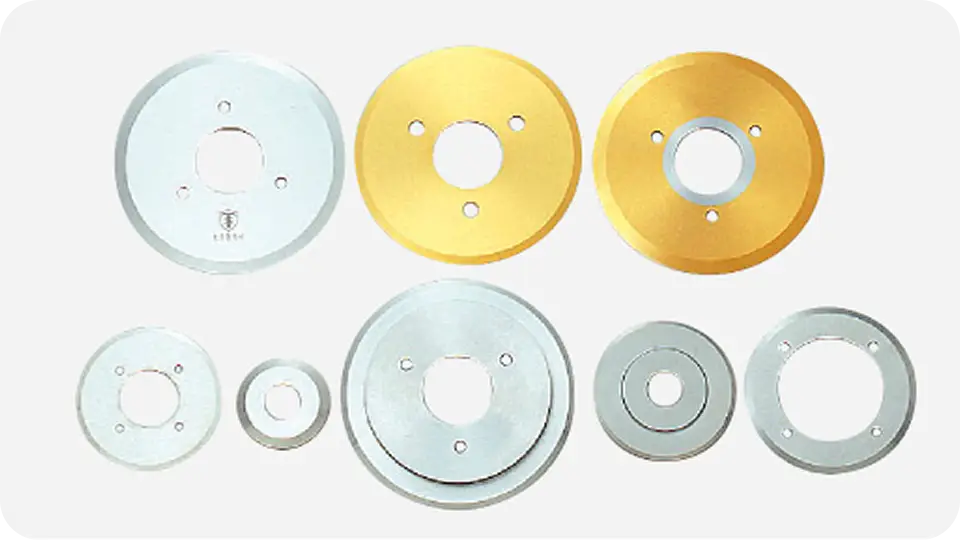

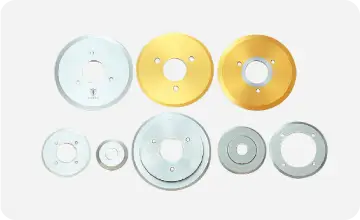

スリッターナイフ
あらゆる条件・用途に対応
輪転機等で紙の流れ方向に切断をする刃物。材料の選定や表面処理により、耐久性、耐摩耗性を高めます。片刃、両刃、刃角、刃形状などを、お客様のニーズに合わせて変更。あらゆる条件・用途に対応することができます。
仕様
材質／硬度
SK・SKS・SKH・超硬

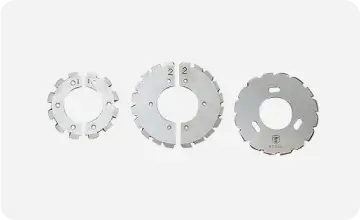

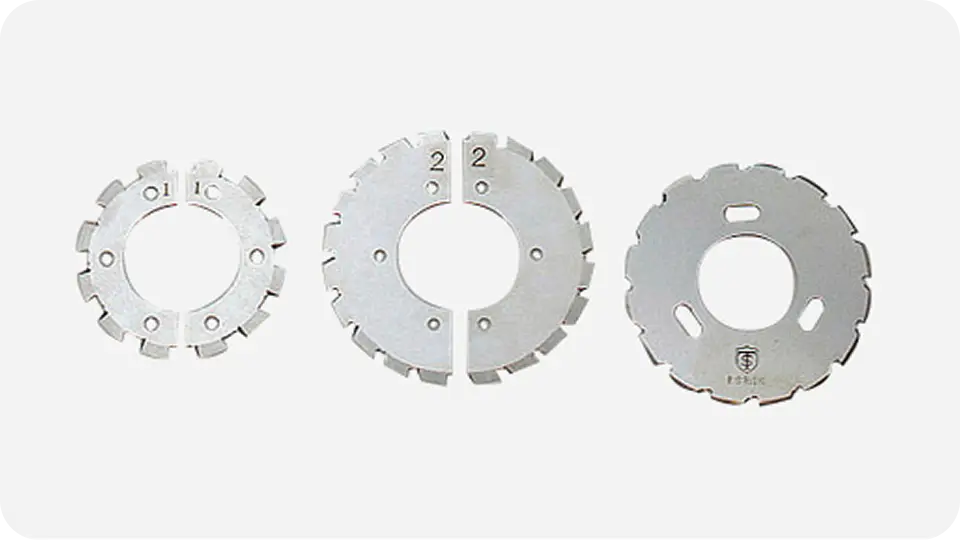

アジロ刃
糊が入りやすいミシン目入れ
輪転機等で走行紙が折られる際に、紙の背側にミシン目を入れて、次工程の糊を入れやすくする刃物。カスタマイズの実績も多く、さまざまな刃形状、カット・幅寸法（ピッチ）をご提案できます。試作としての小ロット製作にも対応。
仕様
材質／硬度
SK・SKS・SKH

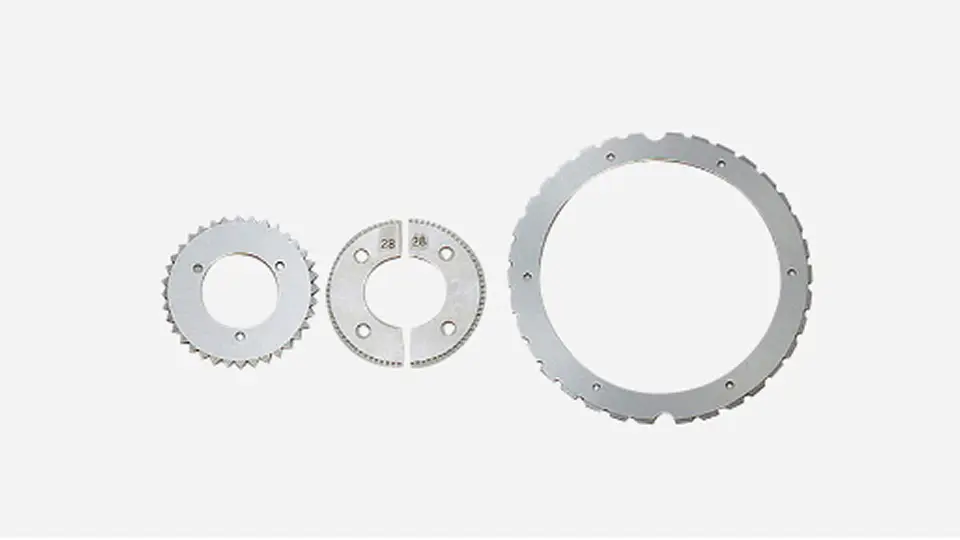

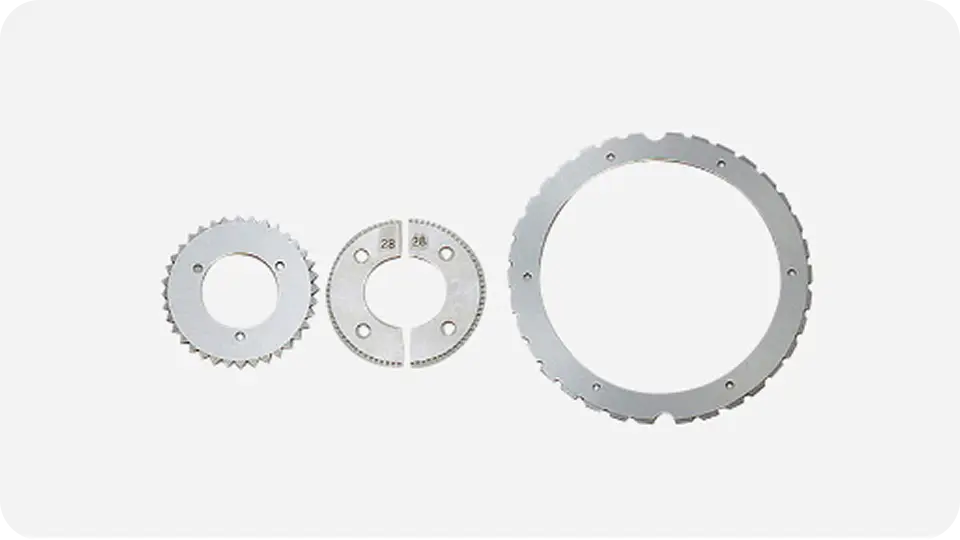

縦ミシン刃
ミシン目を入れ、折ジワ防止
輪転機等で走行紙にミシン目を入れ、空気を抜けやすくする刃物。横ミシン刃と同様、紙面の折ジワ（ノドジワ）対策としての実績を多く持ち、さまざまな刃形状、カット幅寸法（ピッチ）をご提案できます。試作として小ロットでの製作も。
仕様
材質／硬度
SK・SKS・SKH
角物加工品

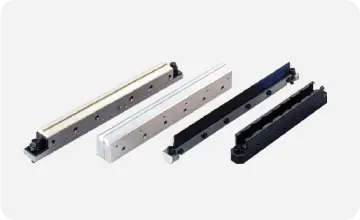

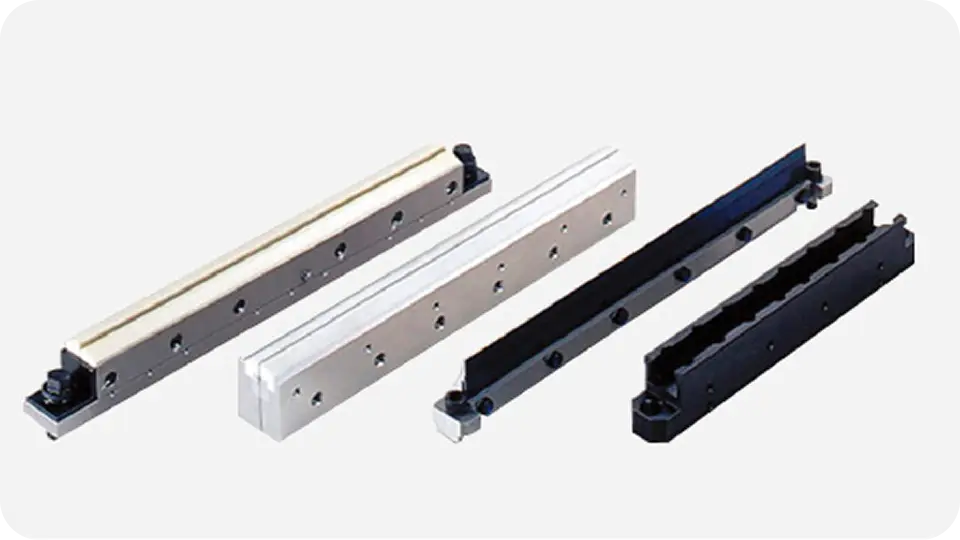

鋸台
既製品活用や軽量化で作業効率UP
鋸刃・紙押えゴムを固定するホルダー。特殊ボルトではなく既製ボルトを使用し、さらに材質変更による軽量化などにより、交換作業の効率アップを図れます。
仕様
材質／硬度
S50C・ジュラルミン・その他

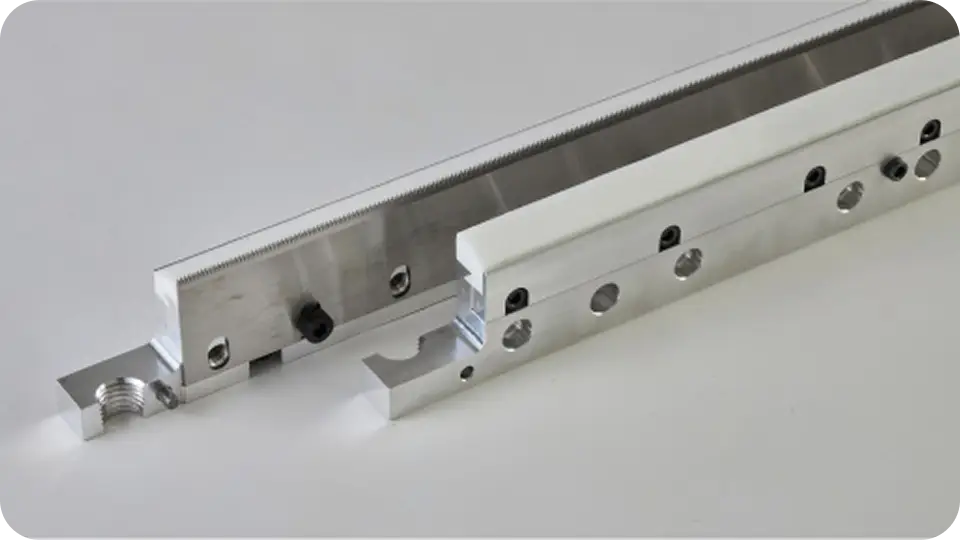

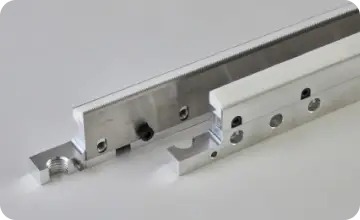

軽量鋸台
軽くて強いジュラルミン製の鋸台
印刷用紙を切るための鋸刃をセットする機械部品で、折部に使用します。ロケットの部品にも使われているジュラルミンを採用することで、高い強度と軽量化を実現。作業性が上がり、段取りの短縮や装着時の怪我防止にもつながります。

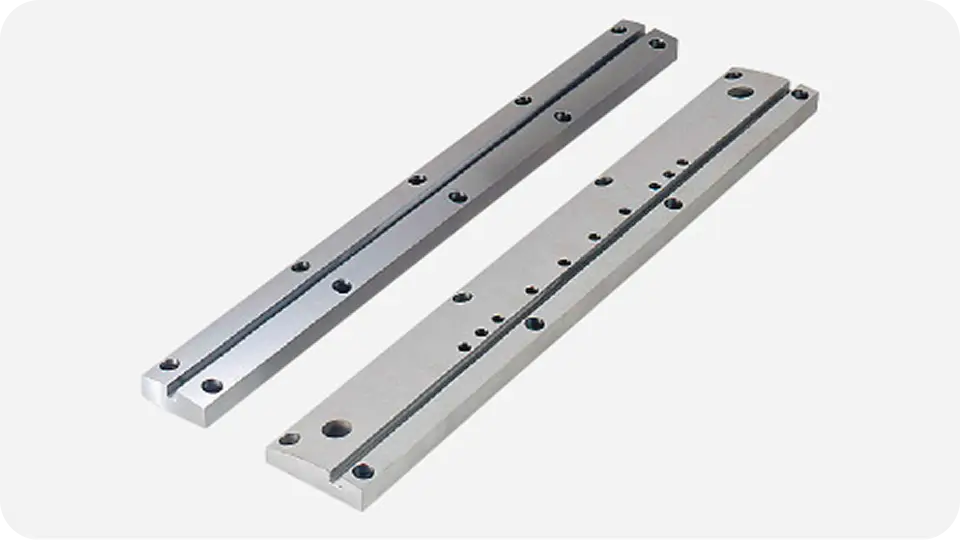

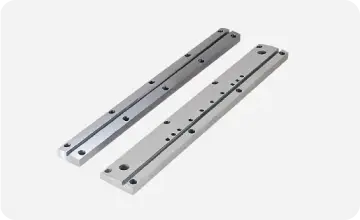

鋸刃受台／ミシン刃受台
溝エッジ部の超硬化でより高性能に
鋸刃の受台。カッチングゴムを固定して使用するタイプと、エッジで受ける溝タイプの、2種類用意しています。溝エッジ部を超硬にすることにより、耐久性向上と正確な断裁が可能となります。また、胴の外周Rに合わせた加工も。
仕様
材質／硬度
S50C＋超硬・S50C

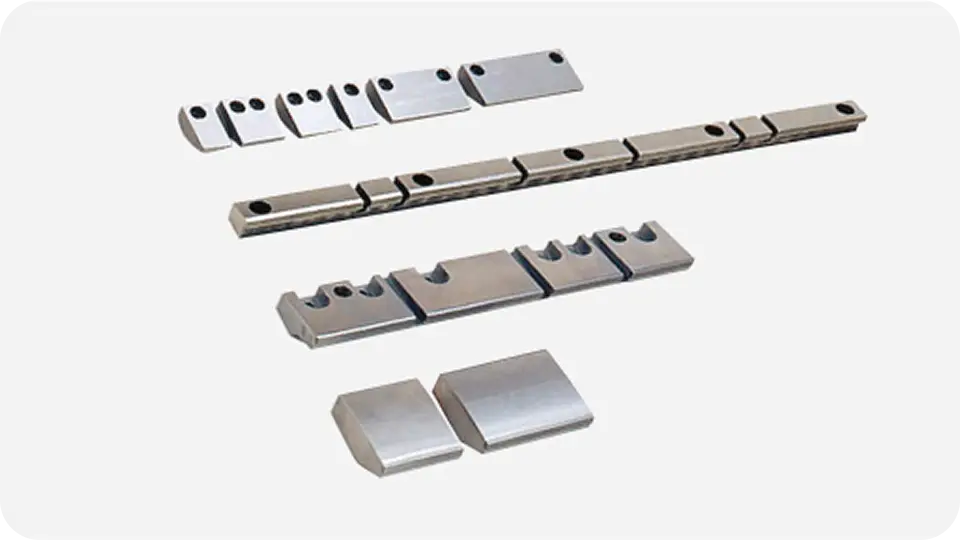

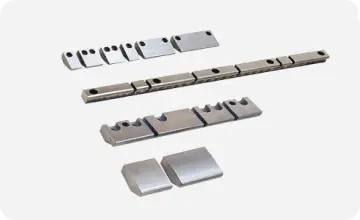

くわえあご
用途やご予算に応じてカスタマイズ
折機内でくわえいたと連動して走行紙を掴み、次工程へ紙を送る部品。用途やご予算に応じて、焼入溝タイプ・WCコーティング、超硬からお選びいただけます。
仕様
材質／硬度
S50C・SKD・S50C+超硬
丸物加工品

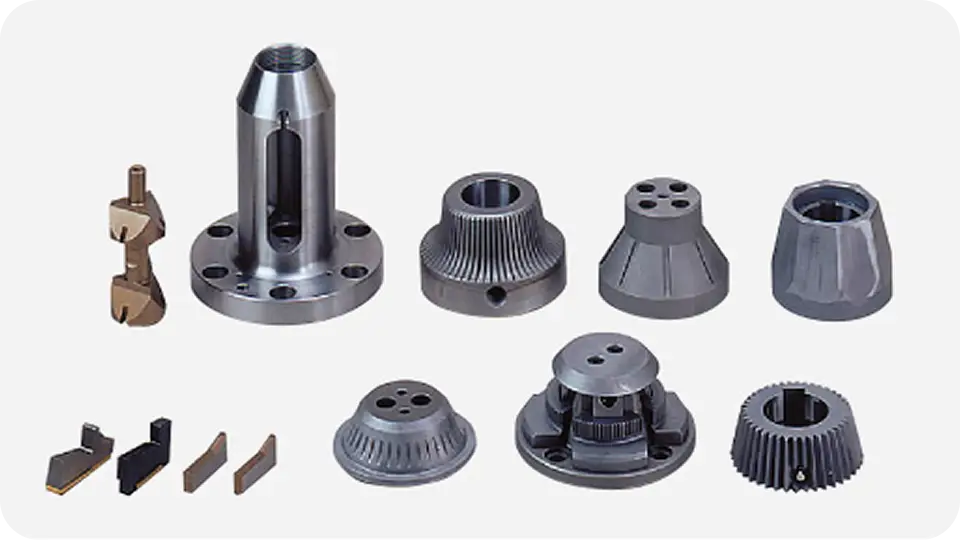

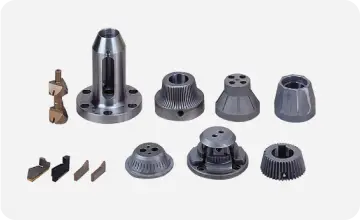

チャッキング爪／給紙コーン
スリップを防止し巻き取りを正確に
紙管部に圧入固定し、スリップを起こさず巻き取りに回転を伝える部品で、輪転機等の給紙部で使用されます。メカチャック、コーンタイプいずれも対応。耐摩耗性に優れた材質やスリップしづらい形状にて製作します。
仕様
材質／硬度
S50C・SCM・SUJ・SKD

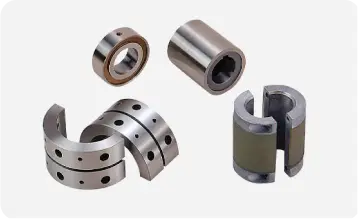

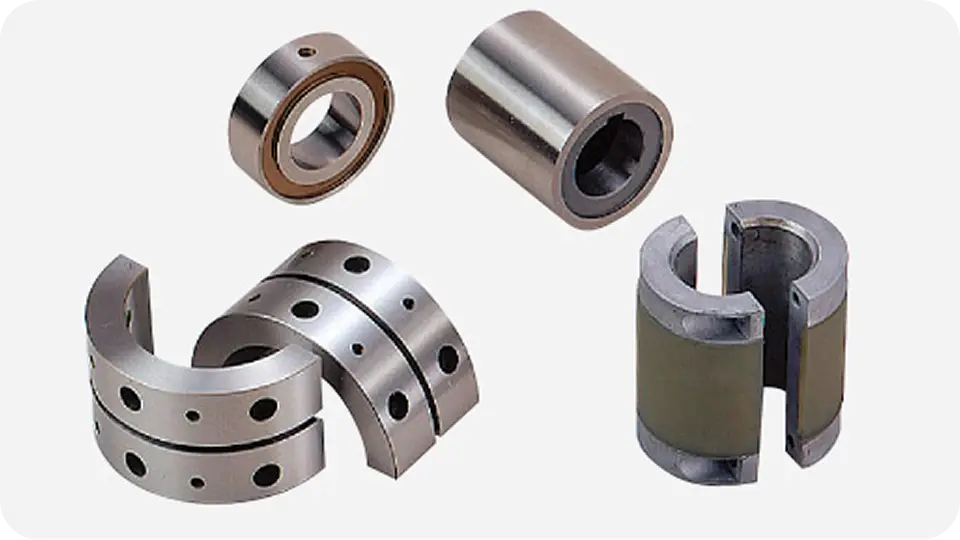

スリッター受／ミシン刃受
鋭いエッジで美しい切断面をキープ
輪転機等でスリッター（上刃）の受刃（下刃）として使用される部品。受刃のエッジを常に鋭くすることで、紙のテンションが維持され、切断面を綺麗に保つことができます。耐摩耗性に優れた材質での製作も承ります。
仕様
材質／硬度
SKD・SKH・S50C+ウレタンゴム

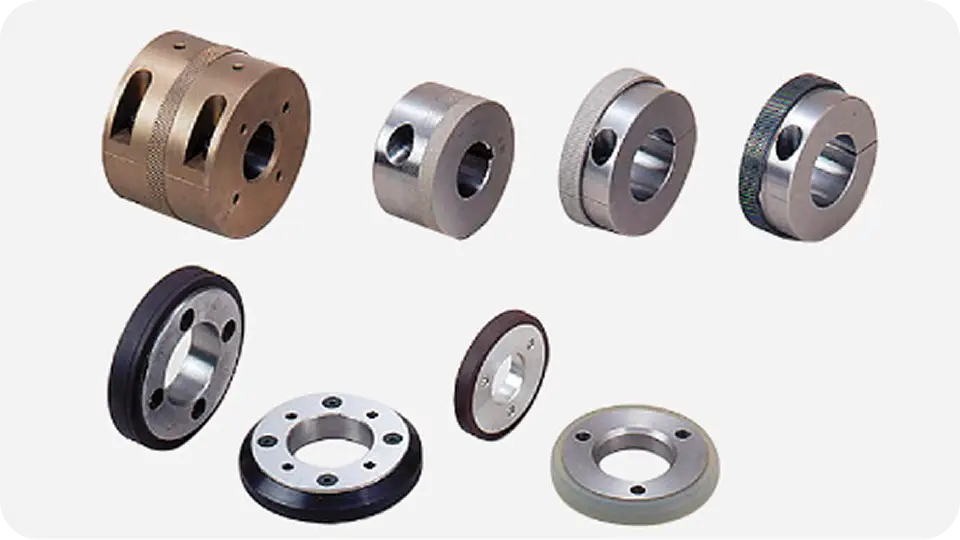

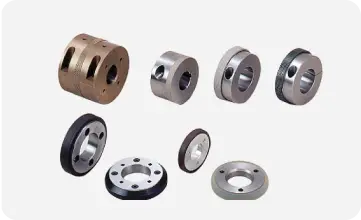

ニッピングロール割カラー／ワリス
実機装着時の再現精度にこだわる
輪転機等で走行紙を折胴へ運ぶ駆動軸に取り付ける、交換可能な割カラー。製品へ傷や汚れのつきにくい形状や表面処理のご提案、再生加工ができる仕様への変更も行えます。実機へ取り付ける際の、再現精度にこだわって製作しています。
仕様
材質／硬度
ホブ加工・ローレット加工・WC・ウレタン

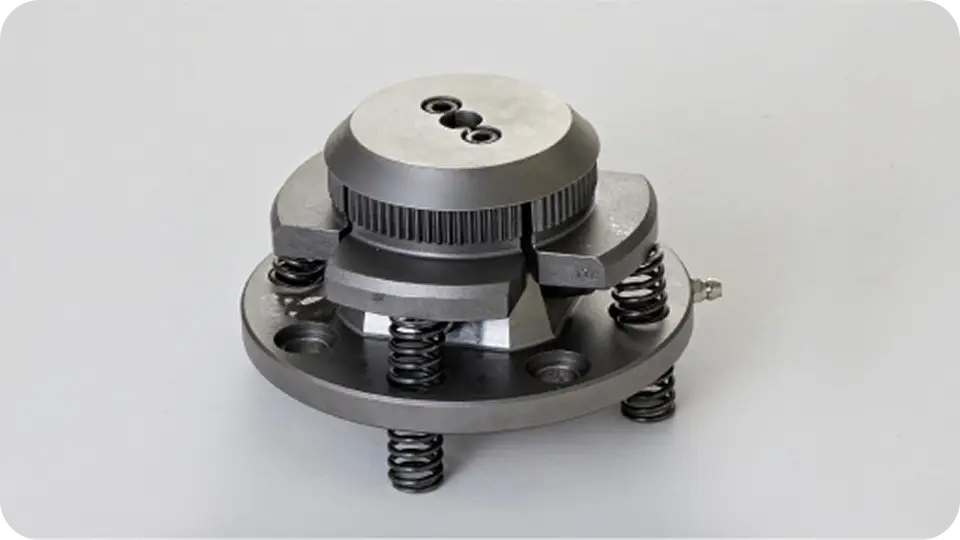

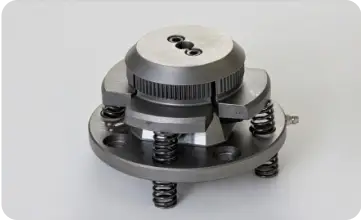

センターコーン
高精度の同芯度、直角度でブレない
高速で回転する印刷用紙（直径1ｍ以上重さ1t超）を支える機械部品。可動式コーンにおける爪の摺動部の、面粗さの精度を上げて抵抗を下げることで耐久性を向上。印刷用紙を装着中にグリスアップできる形状も特長です。
仕様
寸法
φ125

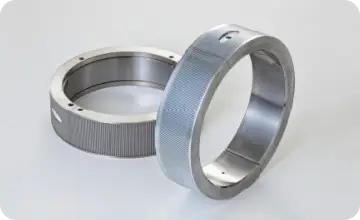

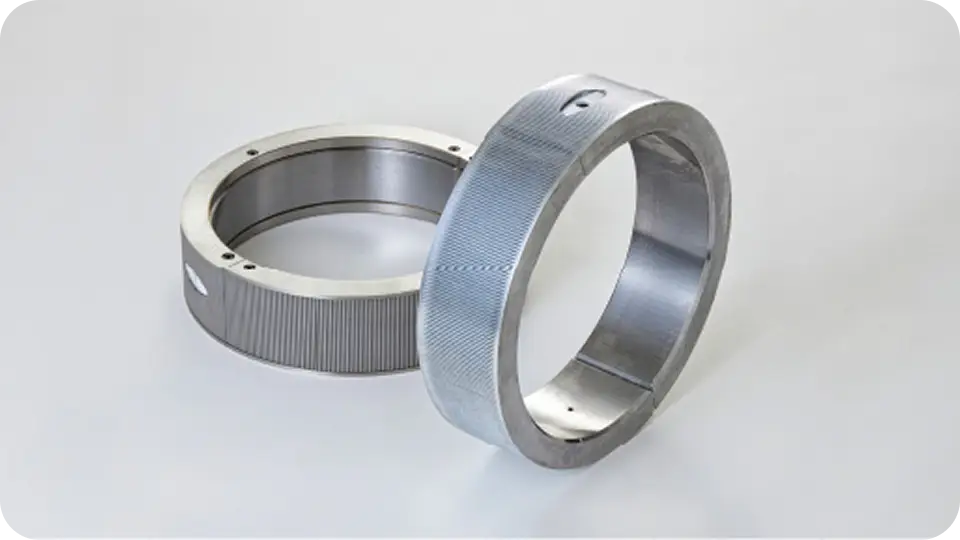

ドラッグロール割カラー
強いグリップ力で紙引きを安定化
印刷用紙を引くためのローラ。ワリスローラ（ゴムローラ）をニップし、紙引きを安定させます。樹脂製の埋め栓によって交換作業を簡易化したうえ、スリッター当板を本体と一体化してコストダウン。再生を行わないめっきタイプのドラッグロールには特にお勧めです。
仕様
寸法
φ230
ばね鋼加工品・曲げ加工品

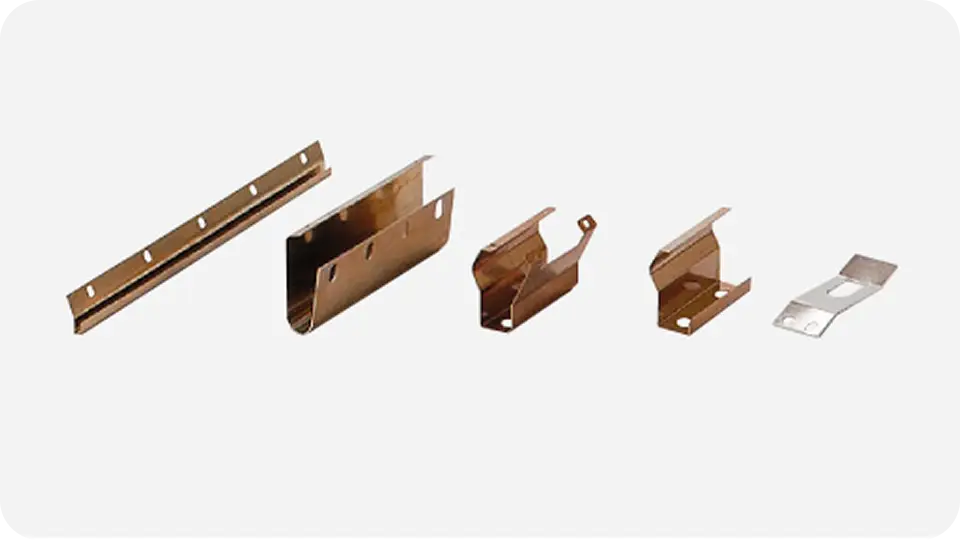

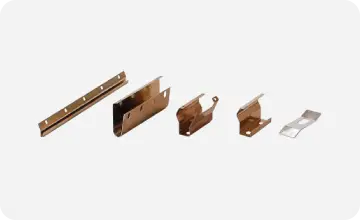

板ばね
機械の負荷を軽減する精密板金
輪転機だけでなく、負荷のかかる部分やスペーサー等として使用される部品。ステンレスやばね材を使用し、さまざまな形状の精密板金に。摺動性、疲労強度、耐摩耗性等に優れた表面処理の付加も可能です。
仕様
材質／硬度
SK・ステンレスなど

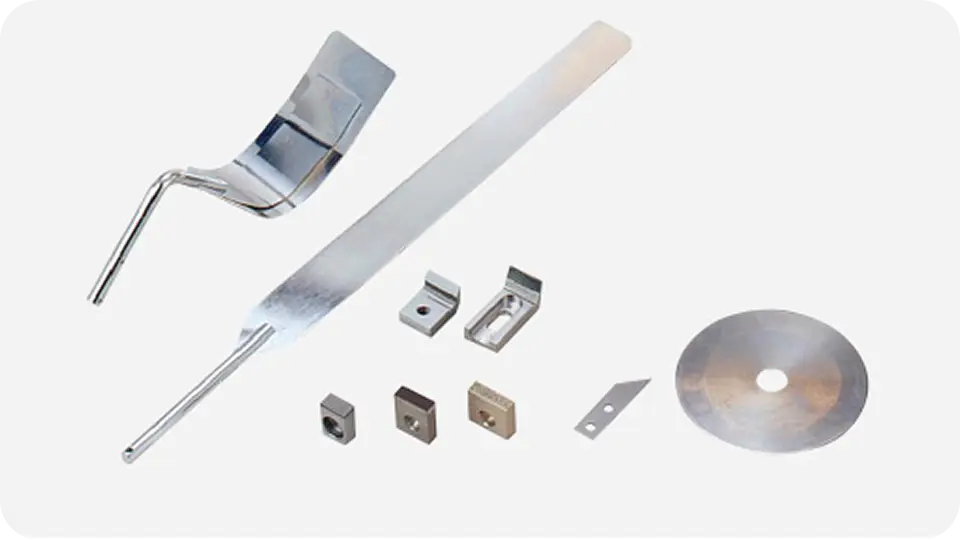

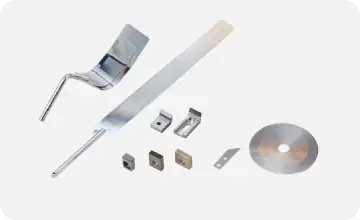

枚葉機用部品
最適な形状に加工することが可能
印刷用紙を切るための鋸刃をセットする機械部品で、折部に使用します。ロケットの部品にも使われているジュラルミンを採用することで、高い強度と軽量化を実現。作業性が上がり、段取りの短縮や装着時の怪我防止にもつながります。
仕様
材質／硬度
SK・ステンレスなど

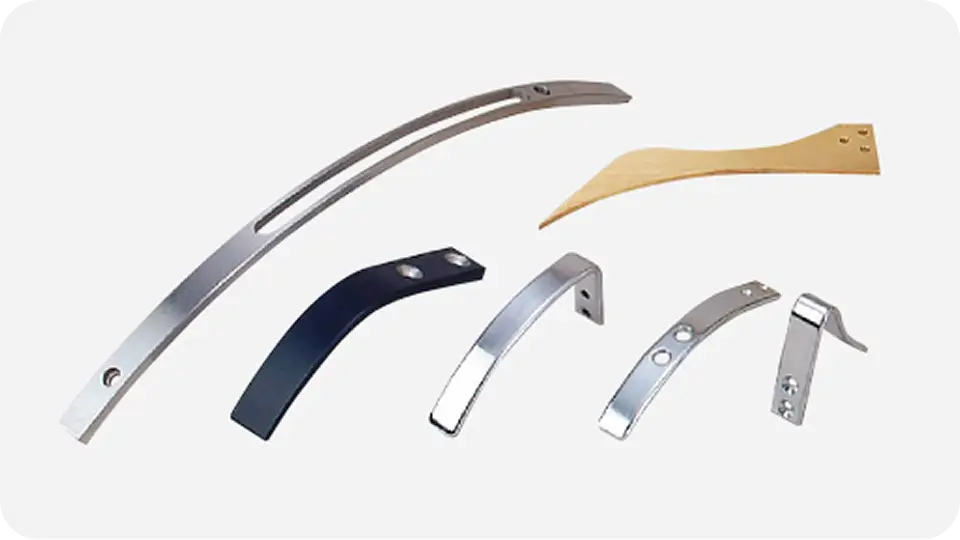

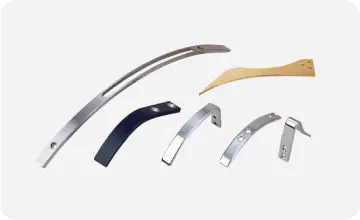

紙ガイド／排紙ガイド
紙のバタつきを抑制
輪転機や枚葉機で紙を押さえつけバタつきを抑制する部品。使用環境によってさまざまな形状に機械加工するうえ、精密板金での製作にも対応します。
仕様
材質／硬度
SK・ステンレスなど
樹脂加工品

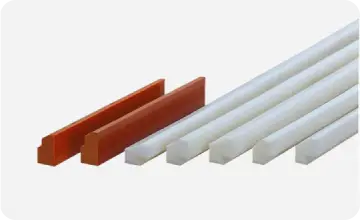

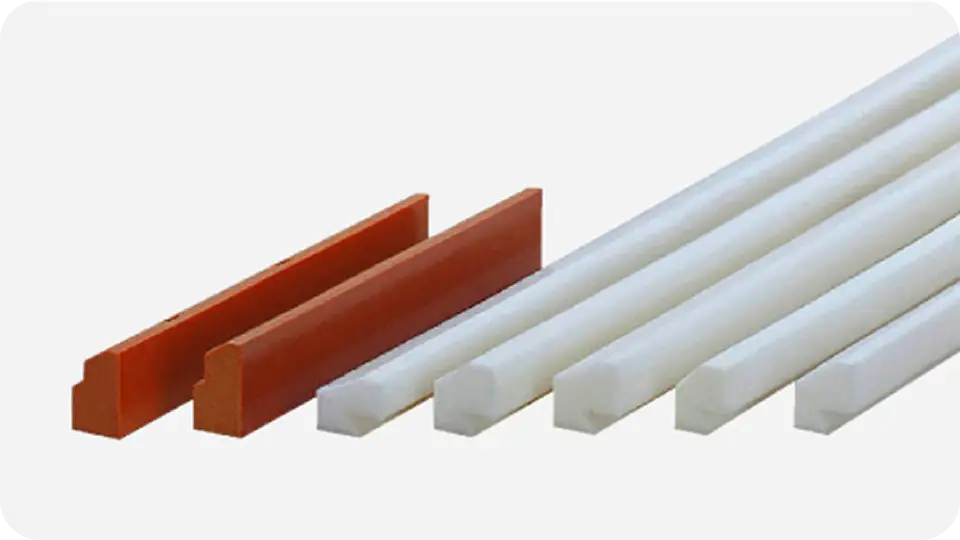

紙押えゴム
テンションをかけて断裁を正確に
輪転機等で断裁時に紙を押えることでテンションを張り、正確な断裁を助ける部品。多くの印刷機械メーカーへ純正採用されています。インキ等のセットオフを防ぐために、紙当り面の幅の変更等、改造もできます。
仕様
材質／硬度
発泡ウレタンゴム・布入りベーク

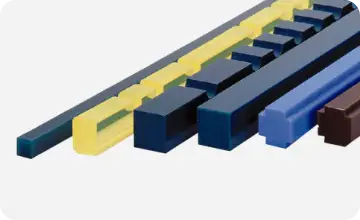

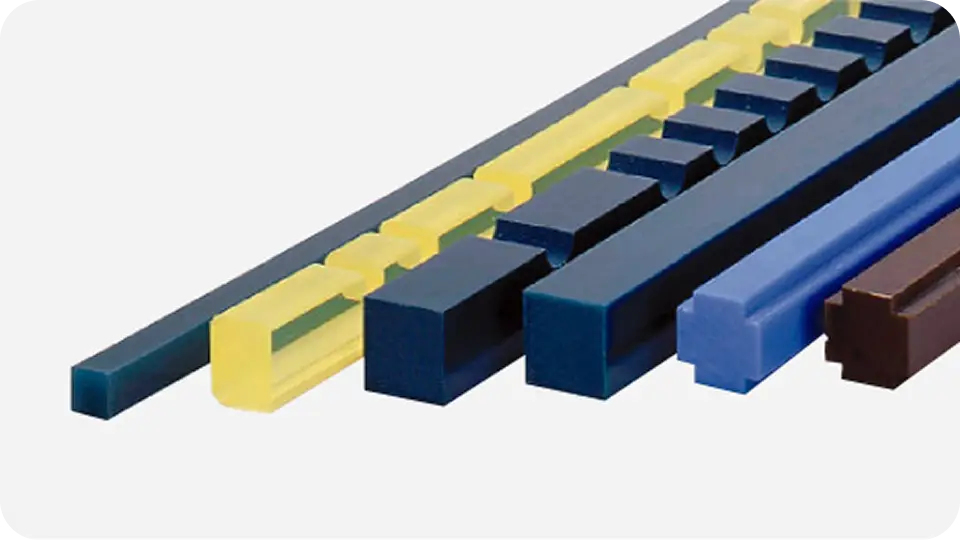

カッチングゴム／受けゴム
正確な断裁を助ける鋸刃受け
輪転機等で断裁時の鋸刃の受け（相手）として、正確な断裁をサポートする部品。耐久性向上とコスト（お客様のご予算）に対応すべく、各種材料と硬度を取り揃えています。
仕様
材質／硬度
ウレタンゴム

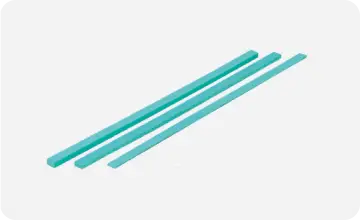

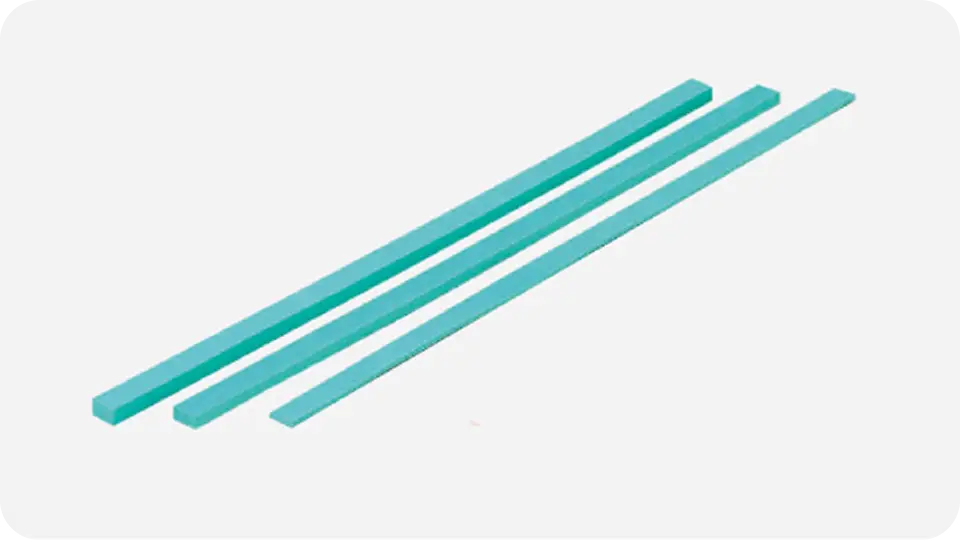

ブランケット用ギャップマスク
隙間を塞ぎ汚れや異物混入を防止
ブランケット胴の隙間を埋め、汚れや異物混入を防ぐスポンジ製の部品。隙間の形状に合わせて、さまざまなサイズと材質からお選びいただけます。使用面に熱を加えることで独泡を潰し、汚れなどの浸潤を防ぐ処理も。

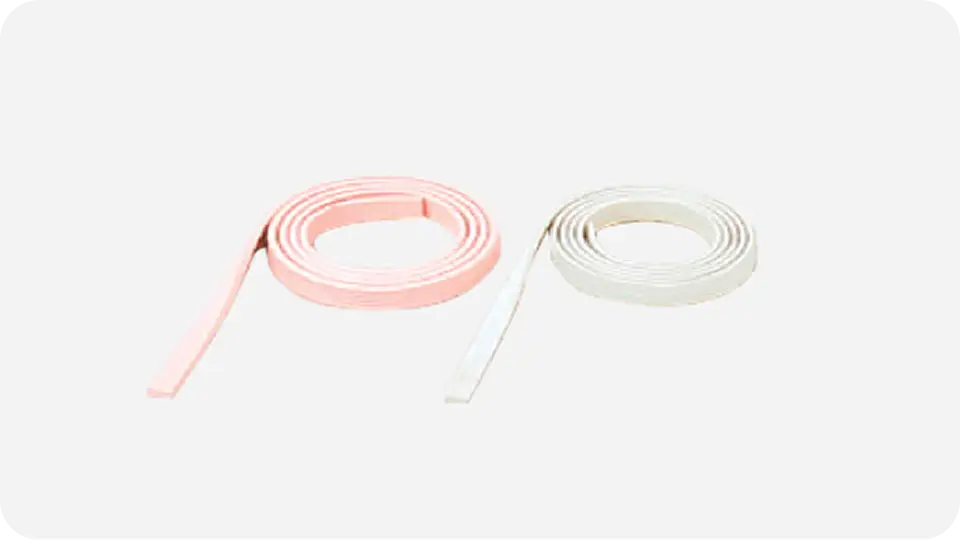

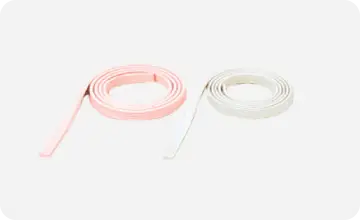

ギャップノン
機種ごとに最適な形状で製作
ブランケット胴の隙間を埋め、汚れや異物混入を防ぐNBR製の部品。機種ごとの溝の形状に合わせて、飛び出しを防止する形状にて製作します。
仕様
材質／硬度
NBR

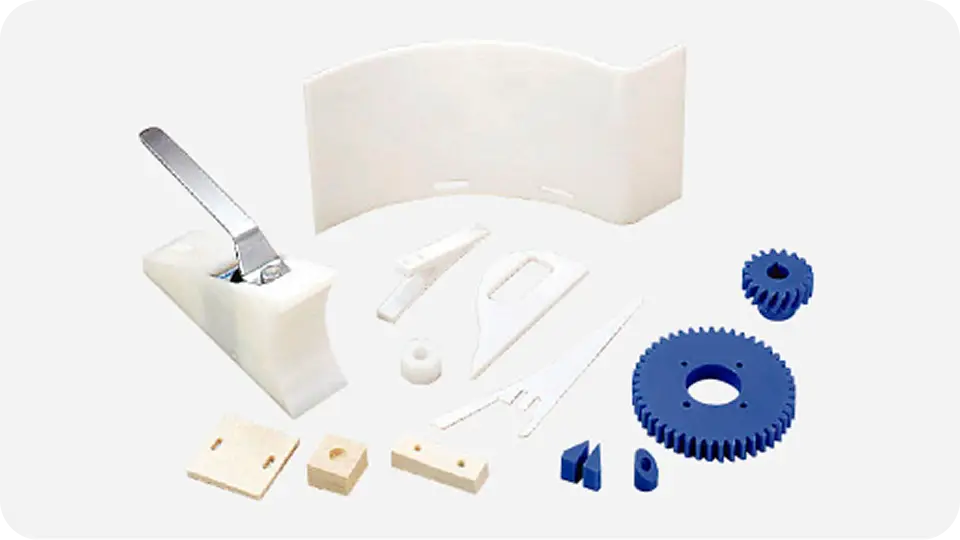

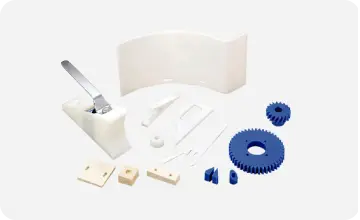

樹脂製品
金属部分の摩耗を抑制
輪転機だけではなくギヤやガイドといった、金属部分と擦れ合うあらゆる箇所にて使用される部品。交換容易な箇所に使用することで、金属部分の摩耗が抑制されます。摺動性、耐摩耗性、耐溶剤性等の機能性に優れ、樹脂の種類は多彩。
仕様
材質／硬度
MCナイロン・PTFE・PVC・PPなど

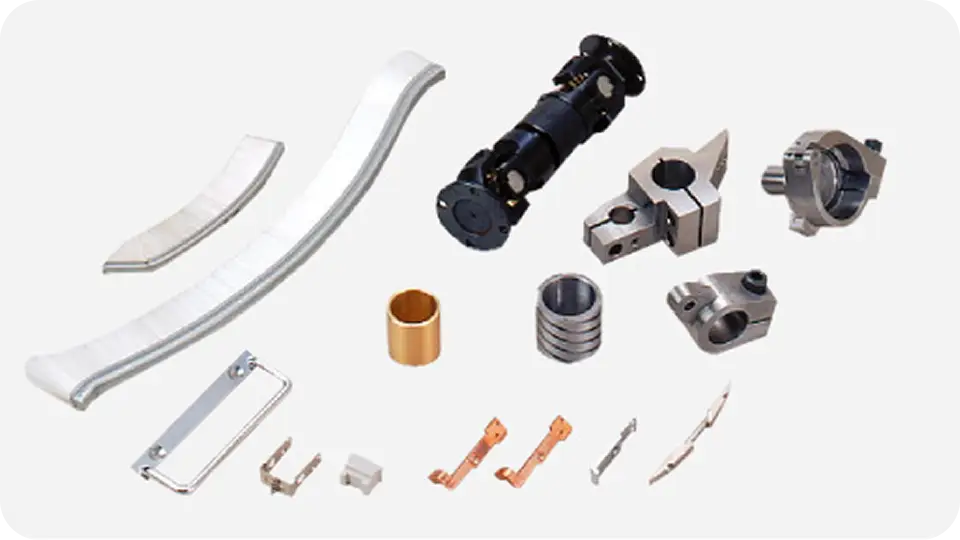

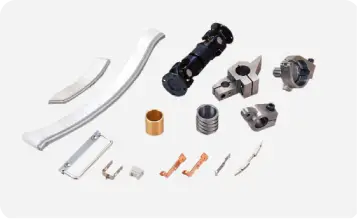

ブラシ／軸受
走行紙の不具合を防止し、軸を固定
折機で走行紙の蛇行・折れ・破れを防ぐ「ブラシ」は、チャンネル材、薄鋼板、ウレタンなどへ植毛ができるうえ、線径や材質もお選びいただけます。ベアリングケースやフレーム内で軸を固定する「軸受」は、軸やベアリングの用途に合わせた寸法精度で製作します。
針・キー・グリッパー

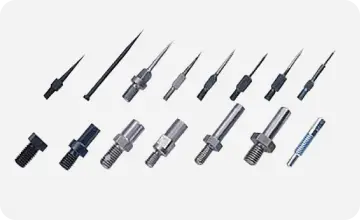

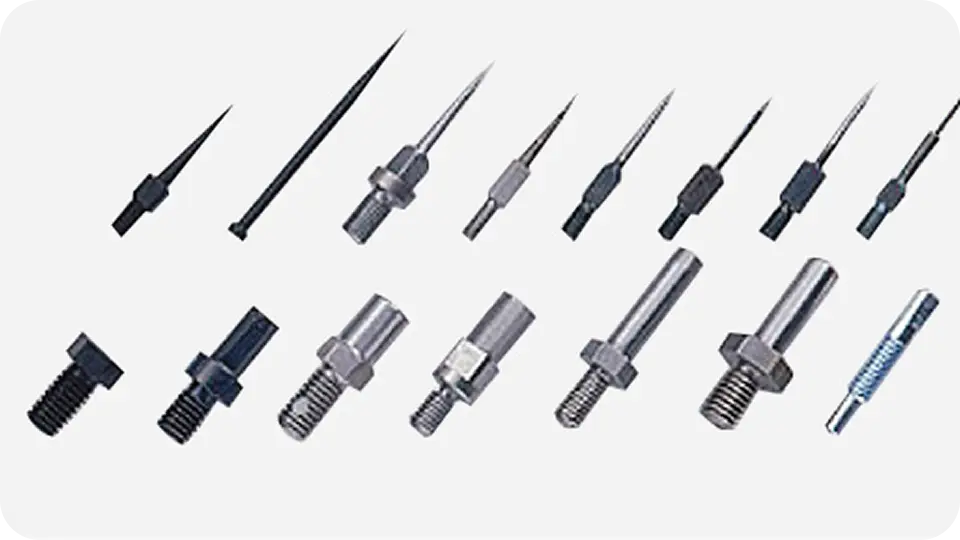

針・針ホルダー
形状や材質変更で機能性が向上
断裁後の用紙に穴をあけて次工程へ運ぶ「針」と、針を固定する「針ホルダー」。形状や材質の変更することで、穴の大きさ・耐久性・穴の引きずり等の防止が可能に。ホルダー一体型の針の製作も承ります。
仕様
材質／硬度
SS・S50C・SWP

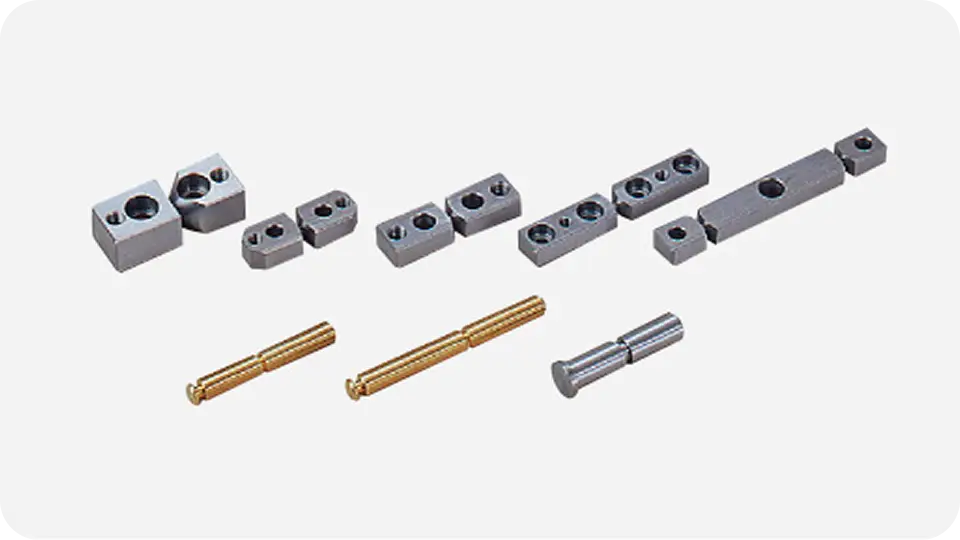

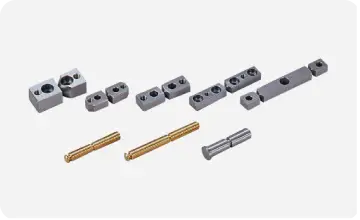

安全キー／シャーキー
万が一の危険を事前に回避
輪転機において駆動部分に重大な負荷が掛かった際に、折れや連結を停止させる部品。首径寸法の変更により、折れ性をコントロールすることができます。
仕様
材質／硬度
S50C・真鍮

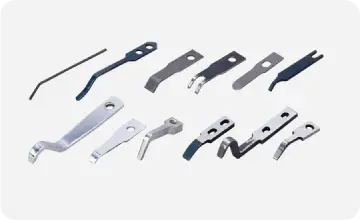

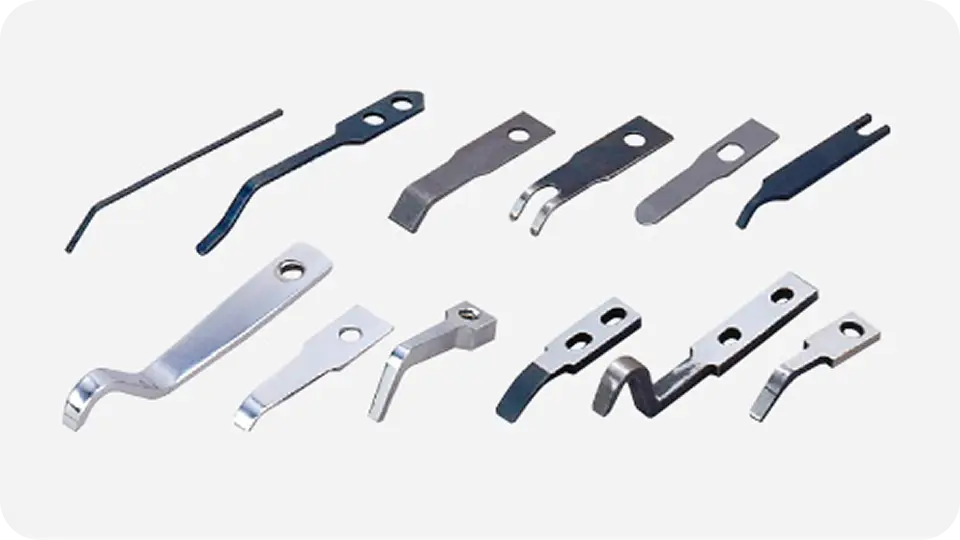

グリッパー
頑丈な材質で紙の速度を調整
輪転機等で胴から胴への受渡しやチョッパー部へ流れる際の、速度調整時に咥えるための爪として使用される部品。主に鉄やジュラルミンで製作され、使用環境によっては熱処理及びめっき等の表面処理の付加で、さらに耐久性を高められます。
仕様
材質／硬度
S50C・ジュラルミンなど
板金加工品・その他加工品

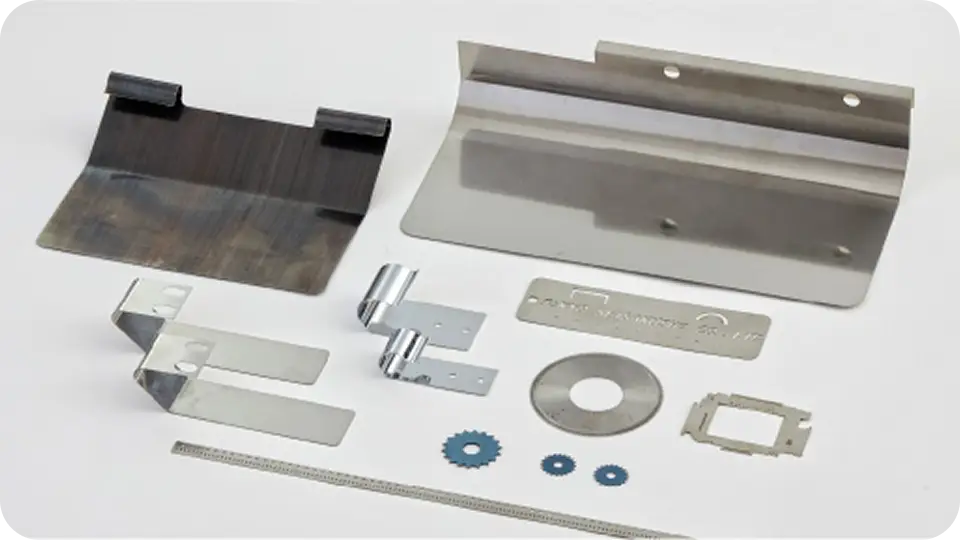

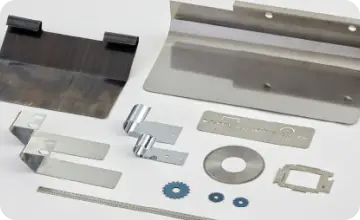

押さえプレート（精密板金加工）
輪転機から流れる紙をスムーズに
輪転機等にセットした紙が流れる場所に、他の紙がバラつかないように押さえ付け、蛇行や折れ、破れを防止するプレート。0.05～0.5㎜までのステンレスまたはばね材をさまざまな形状に曲げ、加工することができます。
仕様
材質／硬度
材料厚0.01～0.5オーダーメード品

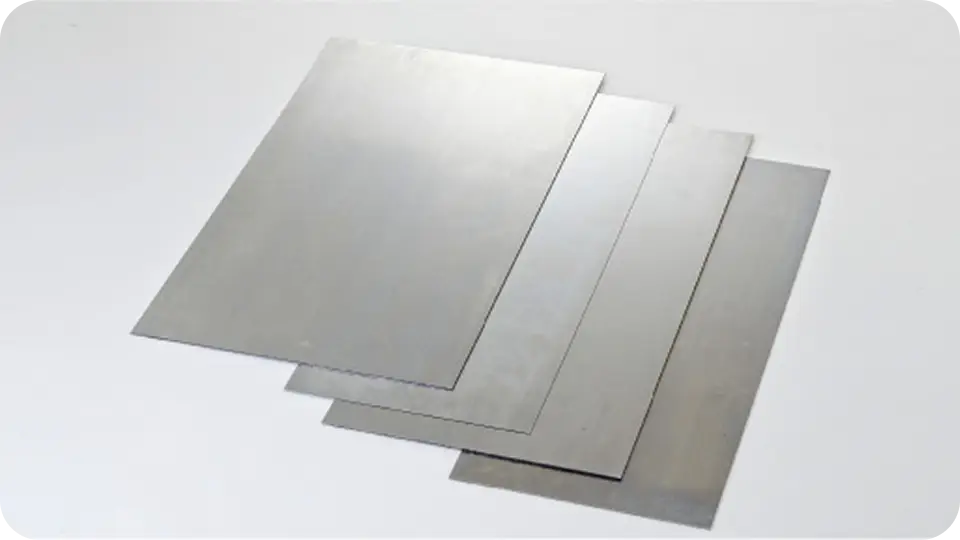

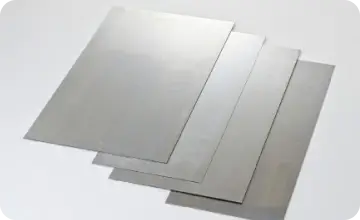

スライドプレート（冷間圧延鋼板）
マルチに活躍するプレート
重い物の滑走や移動、刃物受けなど、さまざまなシーンで活用できるプレート。主にダイカストマシンの、油圧シリンダーのスライドプレートとして使用されています。厚さ0.5～2.5㎜、幅200～310㎜と、用途に合わせてお選びいただけます。
仕様
材質／硬度
焼入鋼板・スウェーデン鋼

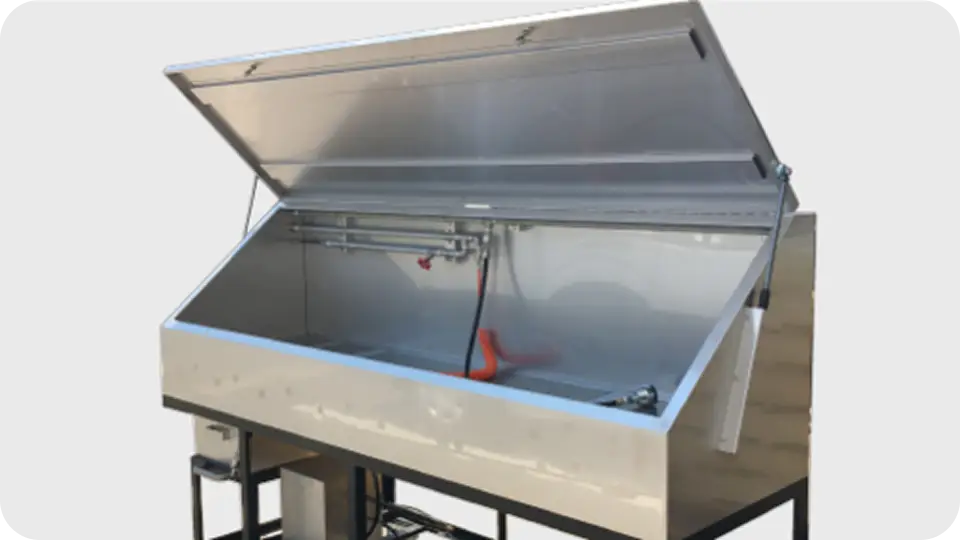

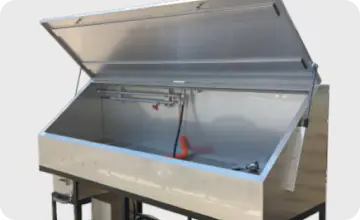

洗浄パン
大型カバー洗浄の負担を軽減
床に置いて汚れを落としていた大型カバーなどの洗浄を、腰の高さで作業することができます。ダイヤフラムポンプを採用しているため、エアーを取れば好きな場所に移動して使用することができます。サイズはお客様のご希望に合わせてオーダーメイド。
仕様
寸法
約1450x2500x710他オーダーメード品
