グラビア印刷用部品
グラビア印刷用部品ラインアップ

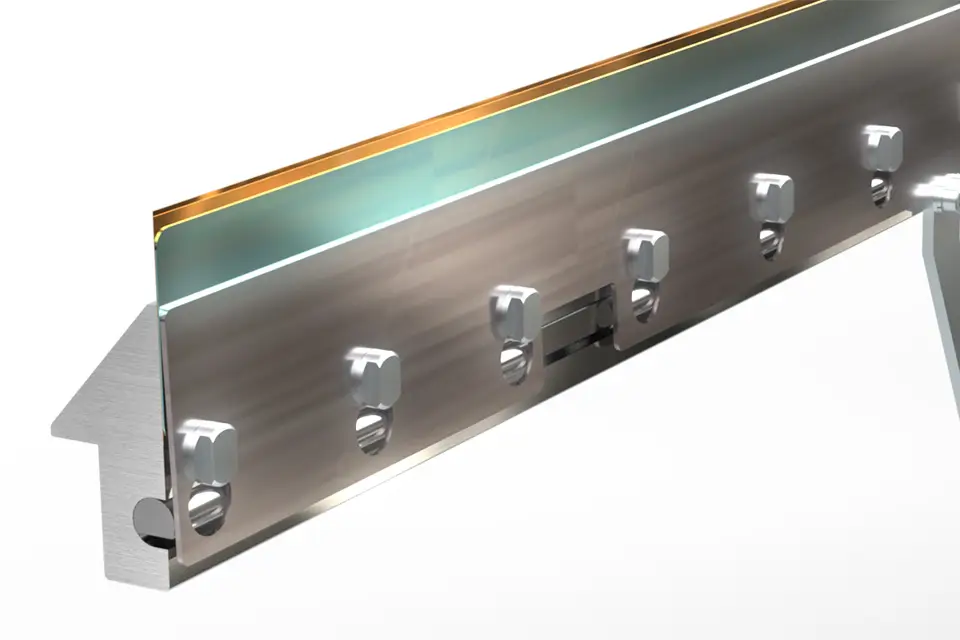

TSワンタッチドクターホルダー
ドクターブレードを簡単にセット
グラビア印刷機にドクターブレードをセットするための製品。位置決めやボルト締めが不要なため、セットミスの心配がなくなり、作業時間も大幅に短縮できます。特殊硬質処理を付加することで、防傷、防汚、非粘着性が向上し清掃が容易に。

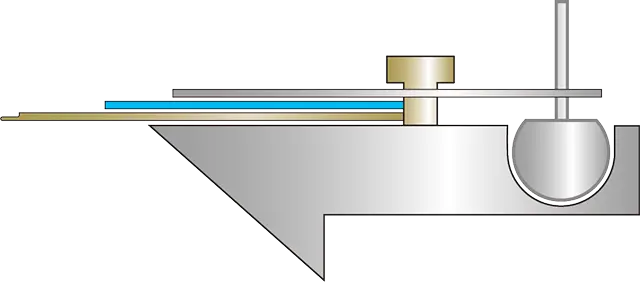

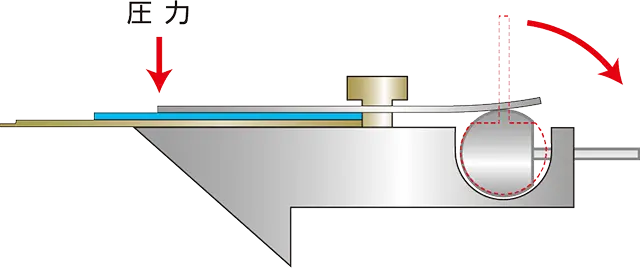

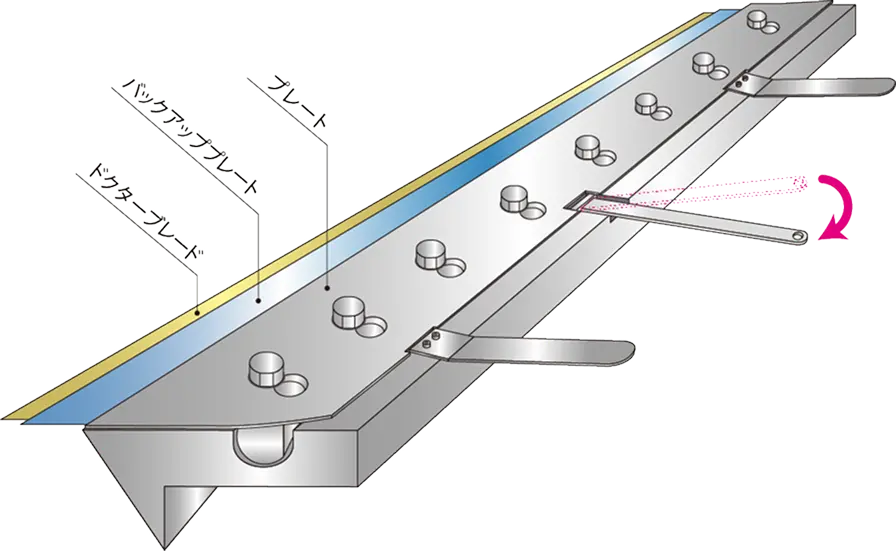

使用方法
多数のボルト締め作業が無く、着脱はレバー操作でワンタッチ。ドクターブレード、当板の出代調整、計測は不要。簡素化された形状で清掃作業も短縮できます。ご使用環境・取付環境に合わせた設計をいたしますので、お客様のご要望に叶う仕様に製作できます。
ドクターブレードと当板をセットします。ドクターブレードの出代は位置決めピンに当てるだけですので、出代の調整は不要です。
ドクターブレードと当板をセットします。ドクターブレードの出代は位置決めピンに当てるだけですので、出代の調整は不要です。
ドクターブレードの
標準的なセット方法
標準的なセット方法

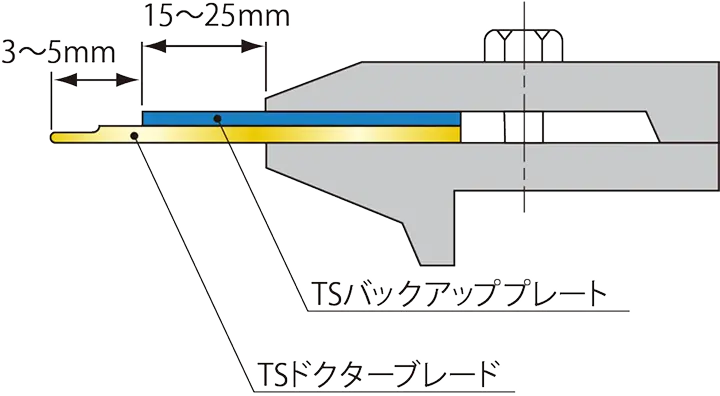

一般的なブレード刃先出代寸法

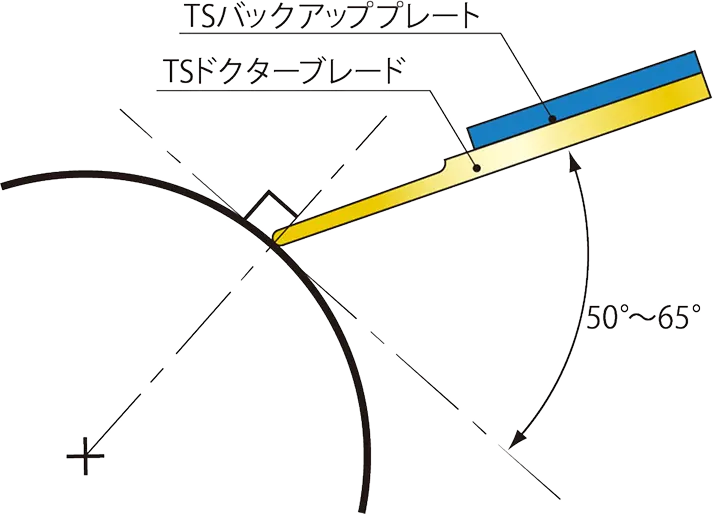

一般的な取り付け角度
ドクターホルダーの
メンテナンスを承ります
メンテナンスを承ります
現在ご使用中のドクターホルダーの点検を承ります。
ワンタッチ式、ボルト式を問わず精度の確認を行い、曲がり直し等の修正を行います。
ワンタッチ式、ボルト式を問わず精度の確認を行い、曲がり直し等の修正を行います。

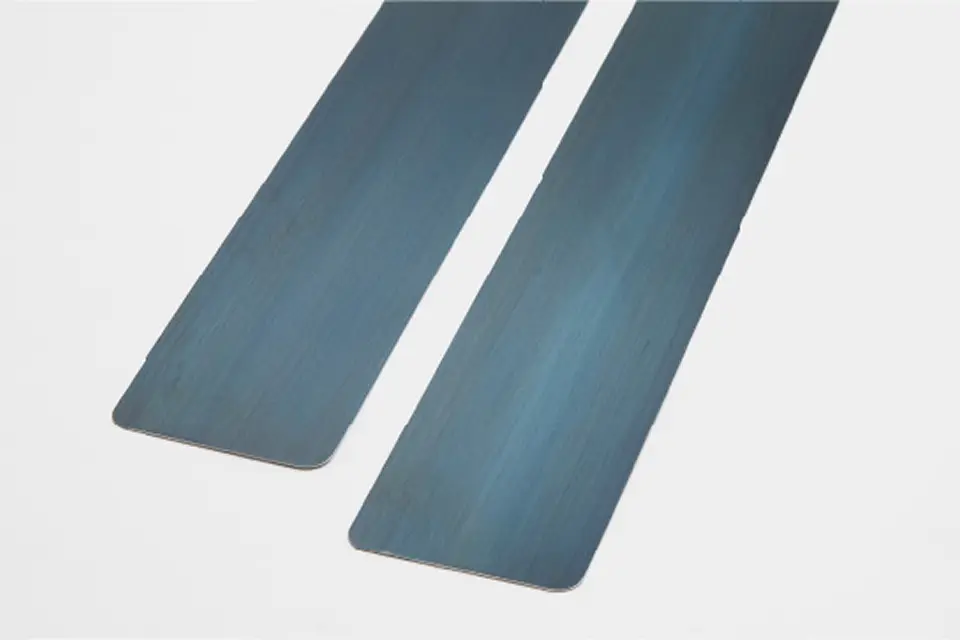

TSバックアッププレート
インキ掻き取りを補助し印刷不良減
ドクターホルダーにドクターブレードと共にセットし、インキの掻き取りを補助するプレート。適切なばね材を使用した両エッジ研磨仕上げにより、ドクター圧が均一にかかり、印刷不良を軽減します。厚みや高さの変更ができるうえ、めっきを付加すれば防錆効果も。

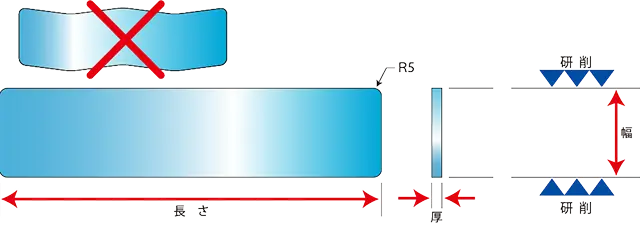

使用方法
現在ご使用中のドクターホルダーの点検を承ります。
ワンタッチ式、ボルト式を問わず精度の確認を行い、曲がり直し等の修正を行います。
ワンタッチ式、ボルト式を問わず精度の確認を行い、曲がり直し等の修正を行います。

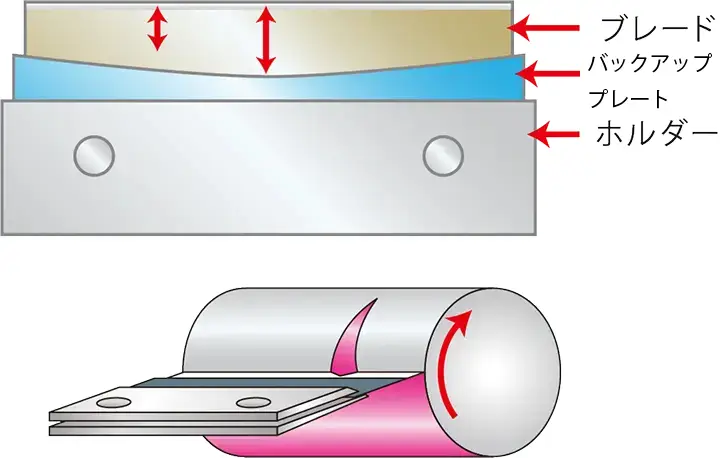

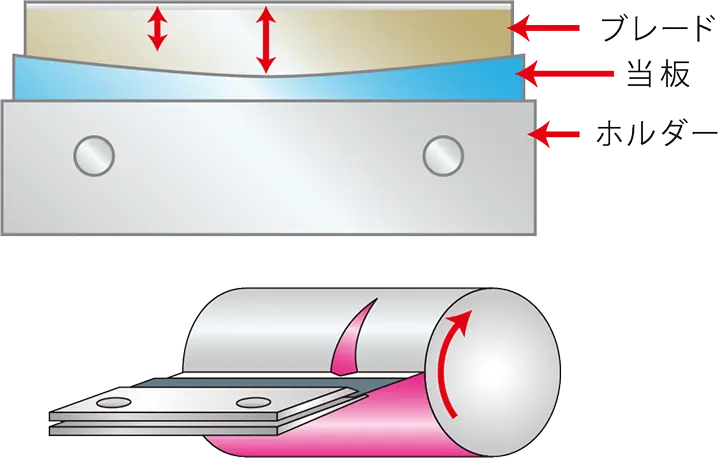

悪い例
反り・曲がりのある当板を使用すると、ドクター圧が均等にかからないため、カブリ、ブレード欠けの原因となります。

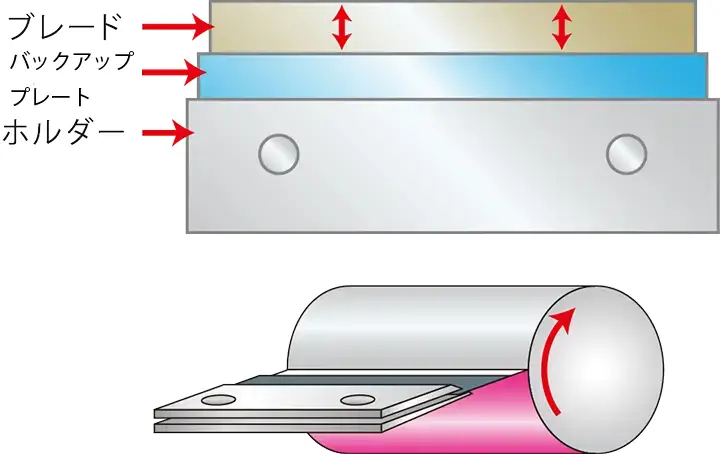

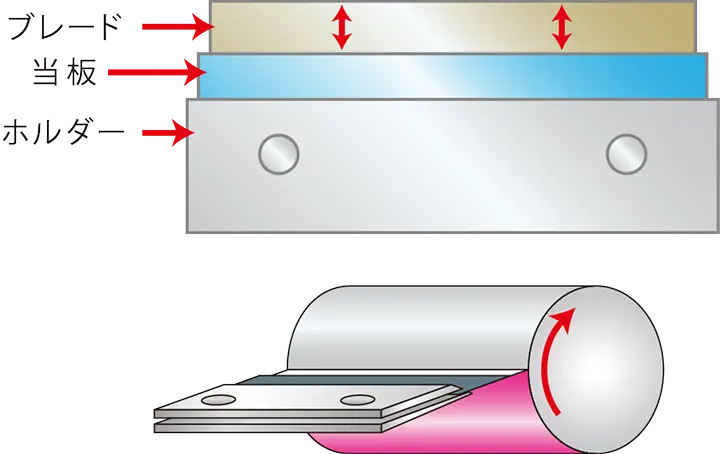

良い例
真直性、平行性の高いTSバックアッププレートを使用すると、ドクターのセットが容易で、ドクター圧も均等にかけることができます。
高精度なドクターブレードは高精度な当板と一緒にお使いください。

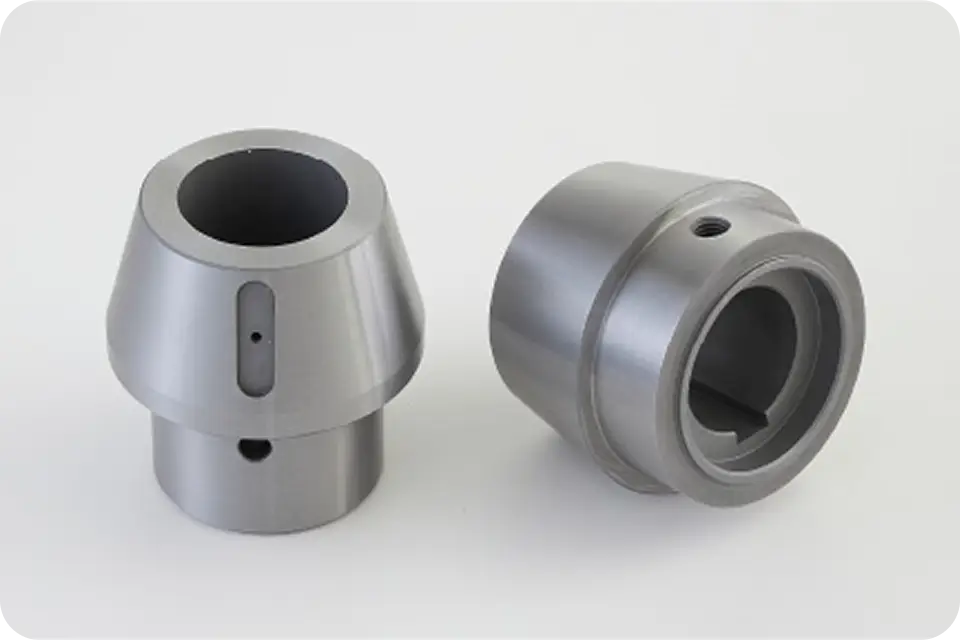

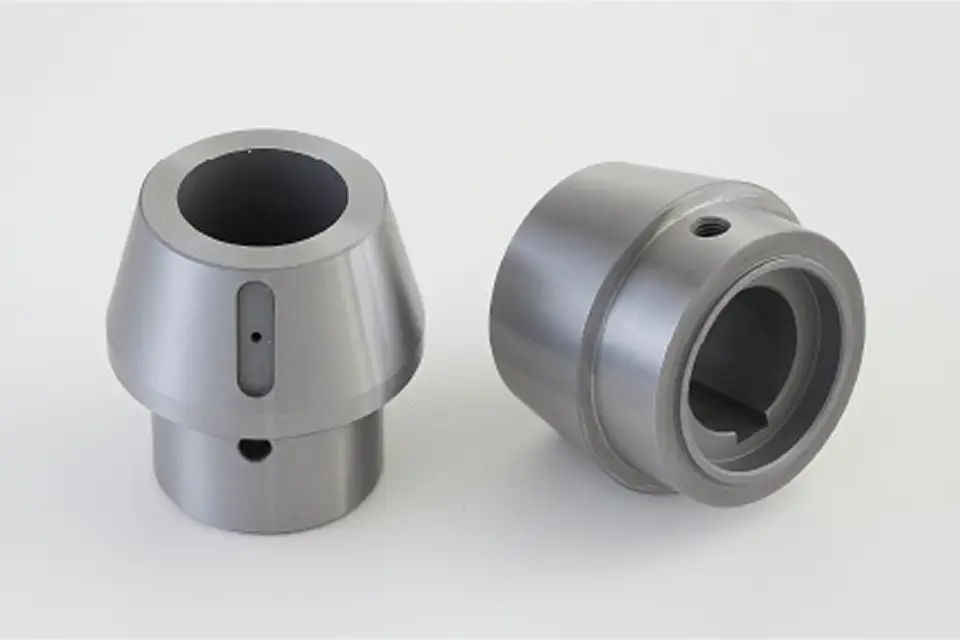

版胴コーン、テーパーコーン
耐摩耗性に優れ、高精度な加工で版の芯振れを防止
グラビア印刷機の版胴を両側から押さえ、回転させる部品。高精度な内外径研磨仕上げにより、版の芯振れを防ぎます。テーパー角度や大きさなどのカスタマイズ、耐摩耗性に優れた材質の選定や防錆・防汚性に効果の高い表面処理が可能です。

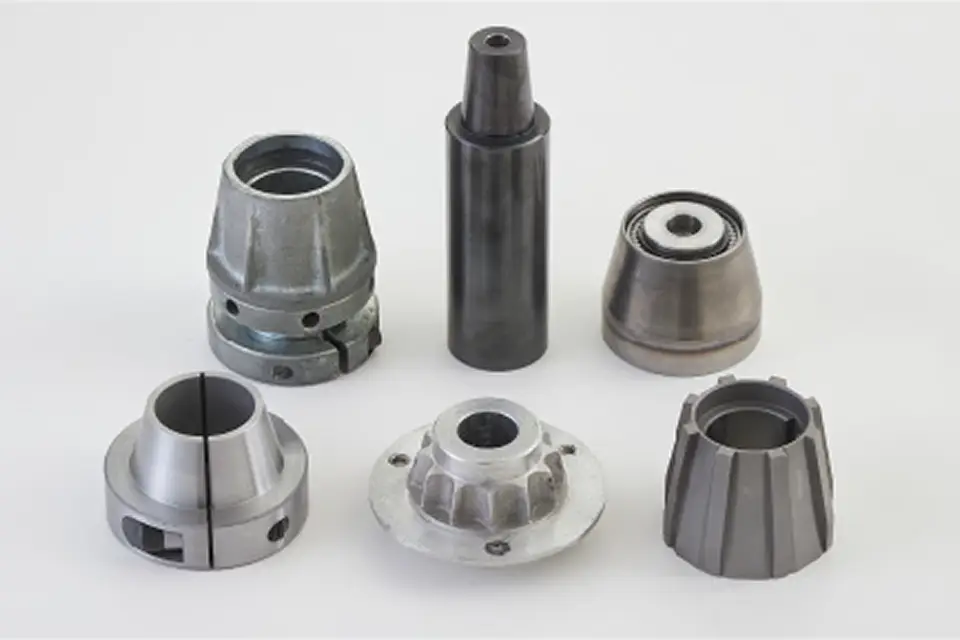

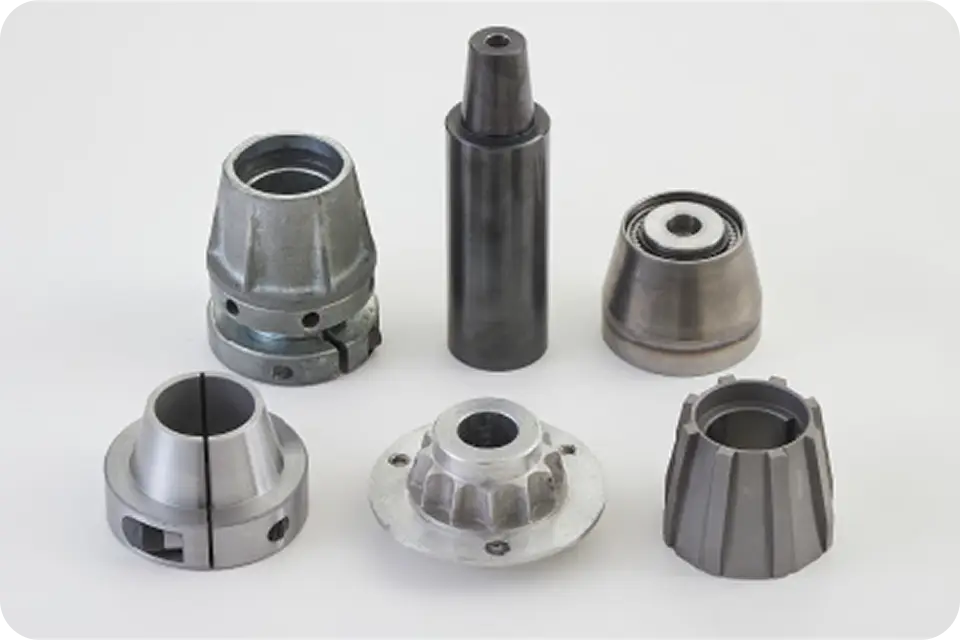

巻取、巻出コーン
正確性の高い給紙・排紙を実現
原反の紙管部を両側から押さえ回転させる部品で、グラビア印刷機の給紙部や排紙部に使用されます。耐摩耗性・グリップ性に優れた材質や形状での製作ができます。

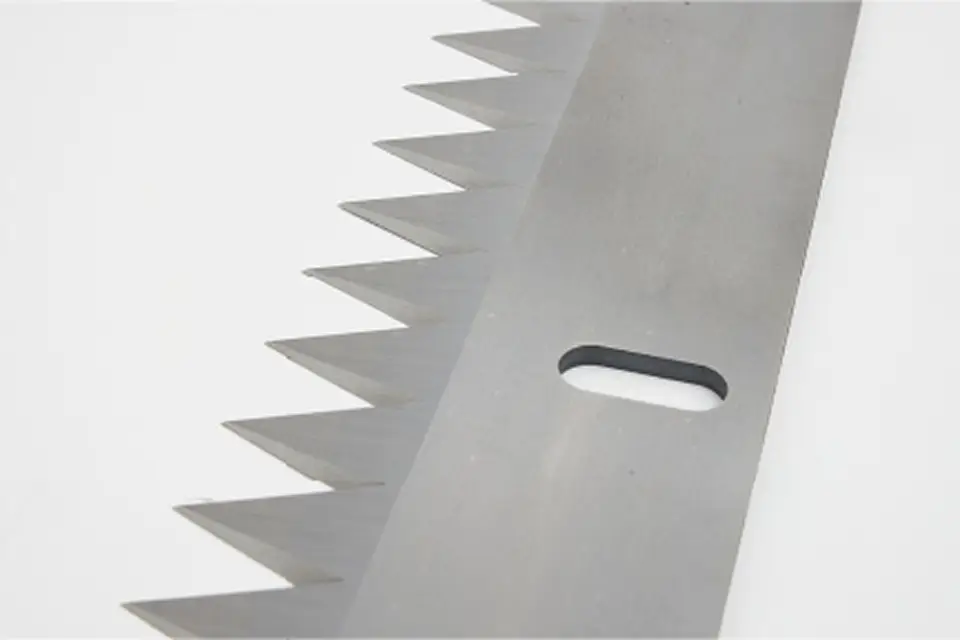

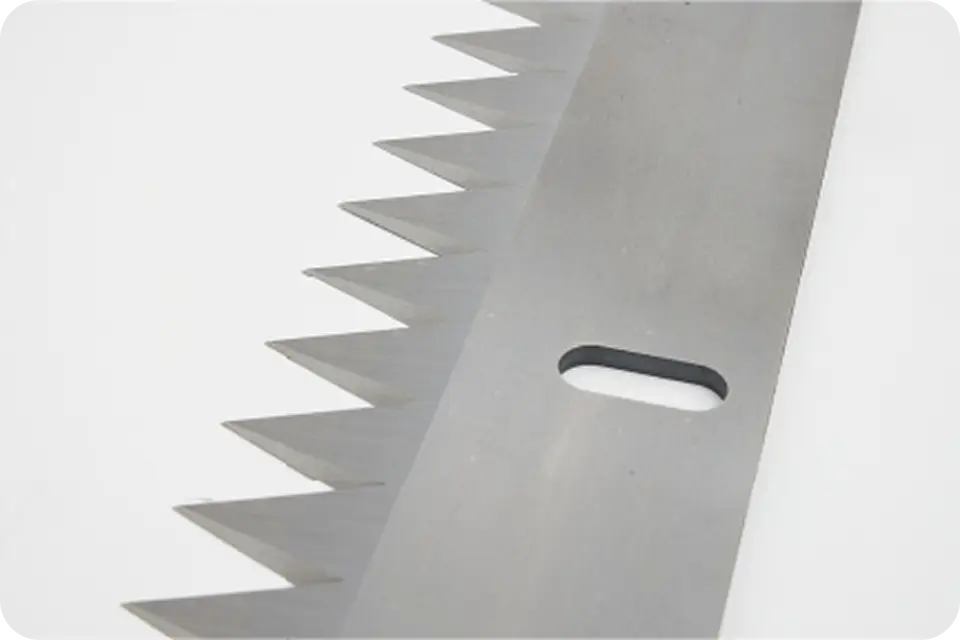

鋸刃、ペースターカッター
使用状況に合わせて刃を最適化
印刷フィルムを断裁する刃物。お客様の使用状態や環境を確認したうえで、材質、刃の形状、ピッチ、表面処理等をご提案いたします。1枚から製作可能。
刃形状

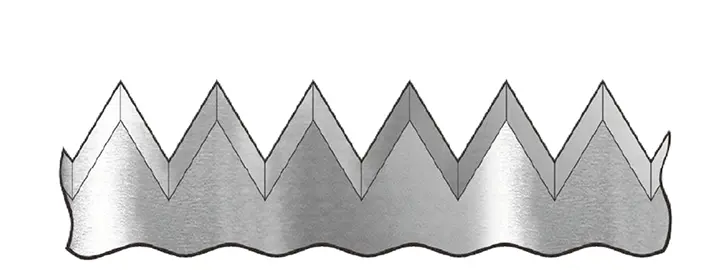

基本型

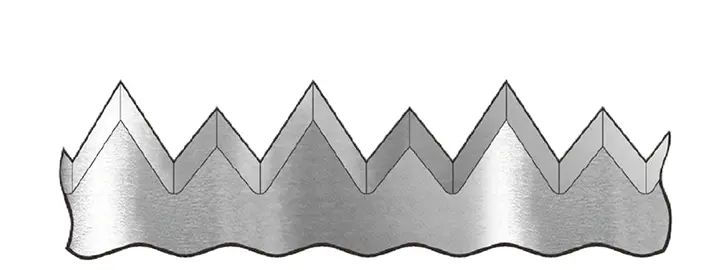

連峰型

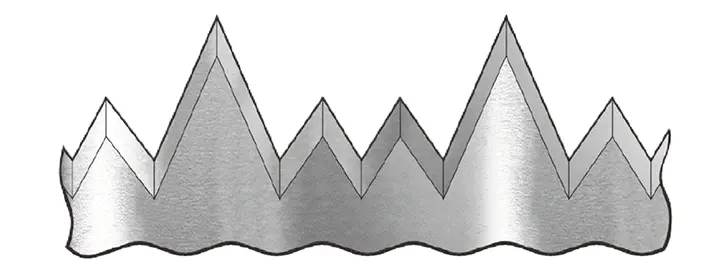

鬼刃

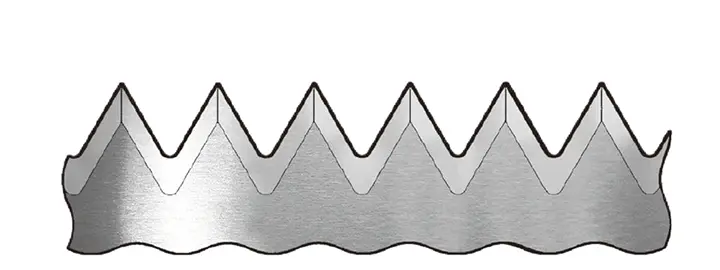

目底の形状 R

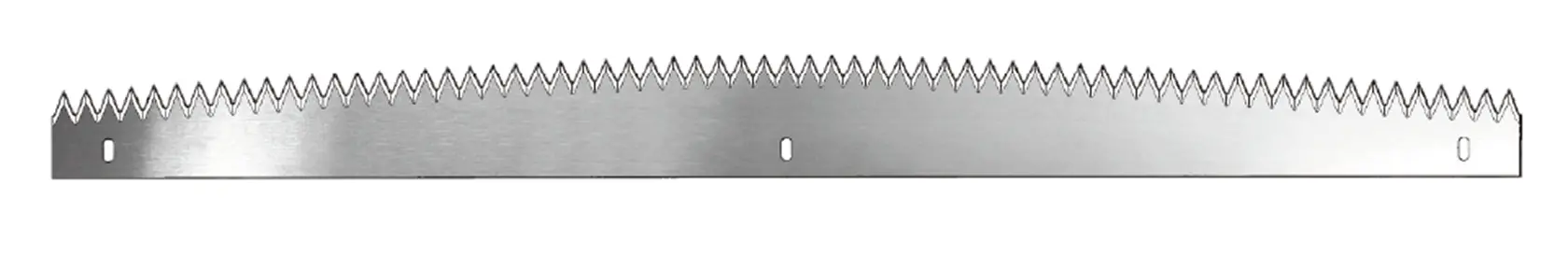

山形刃

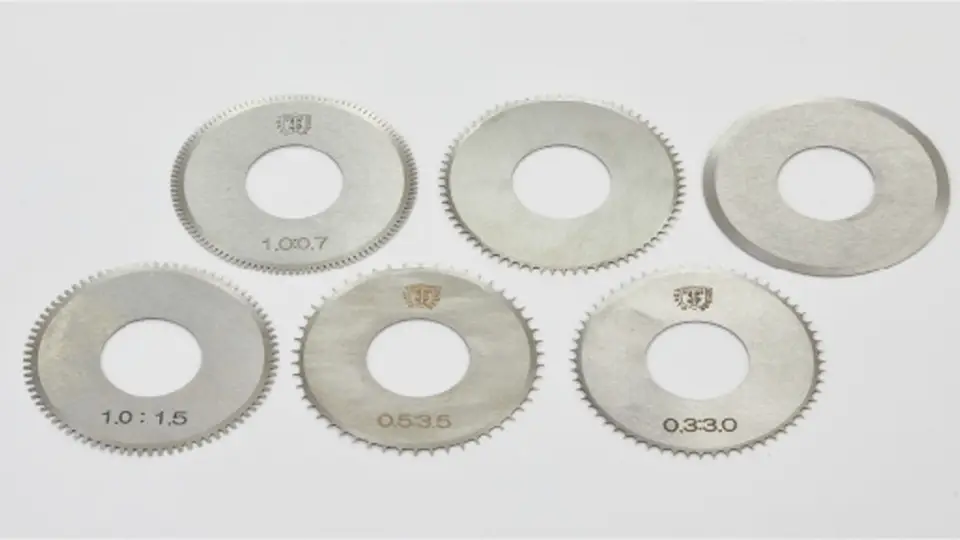

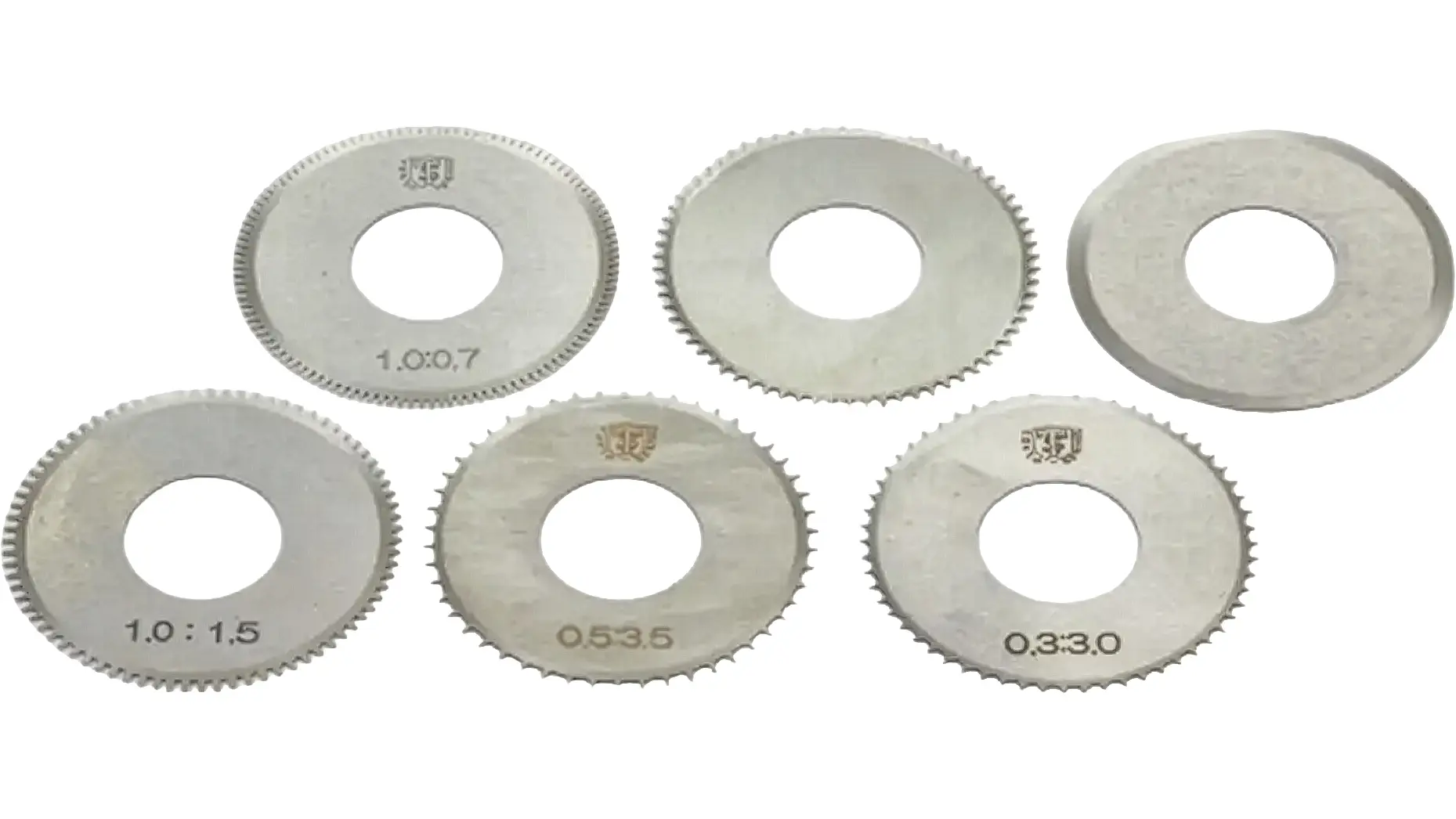

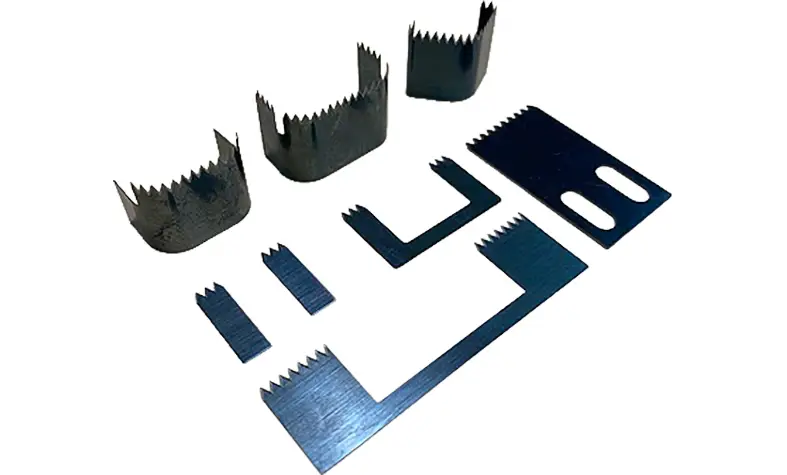

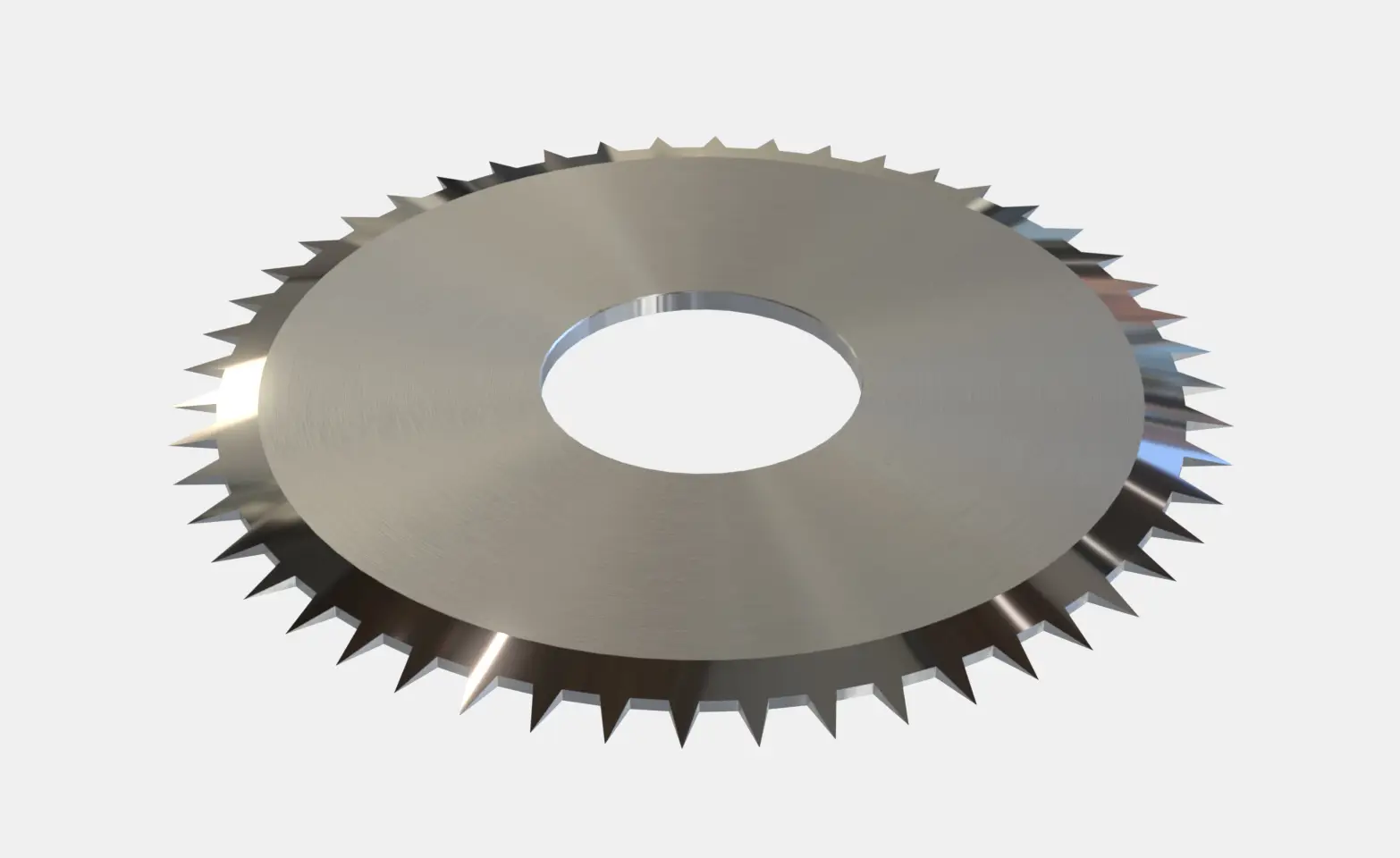

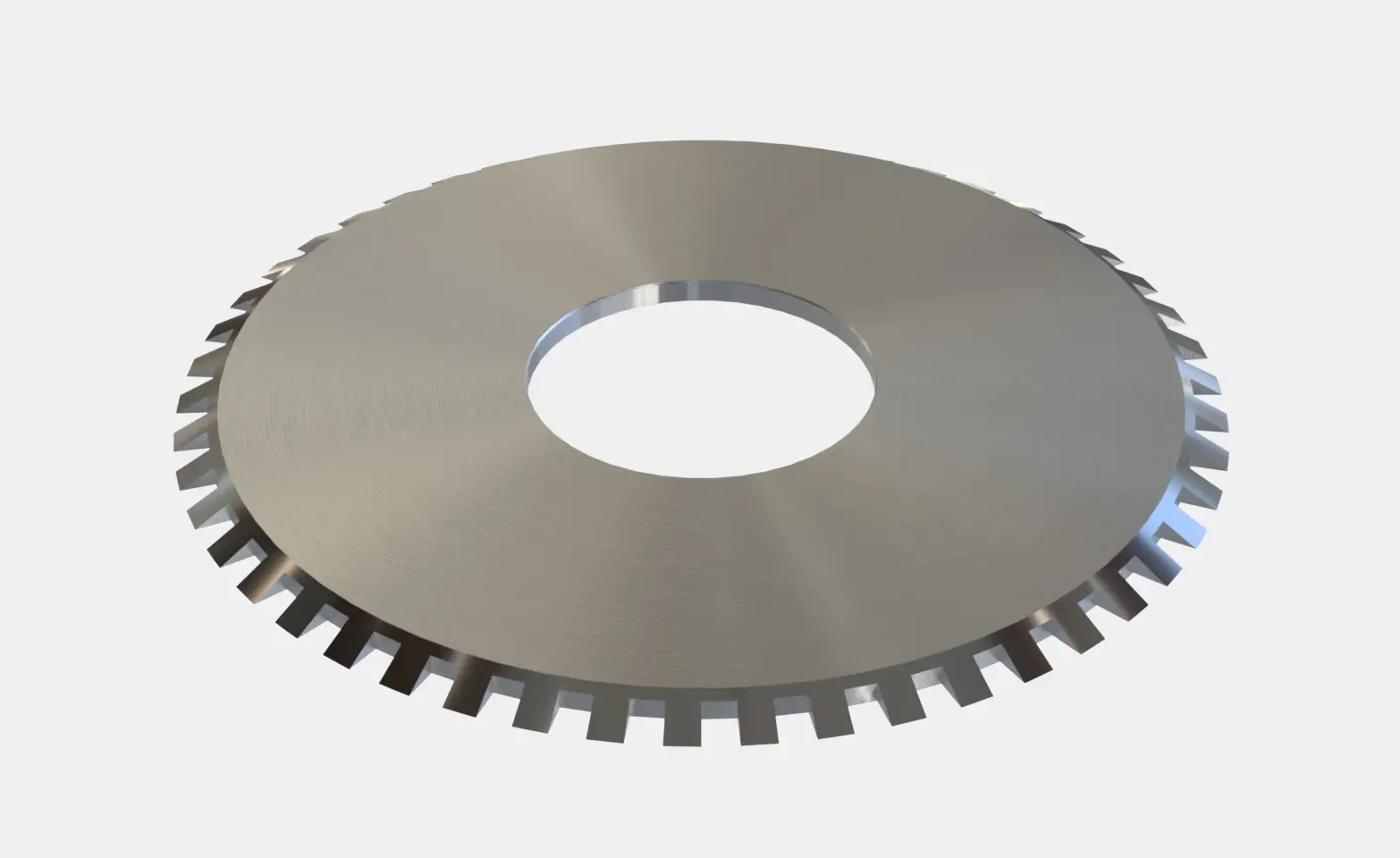

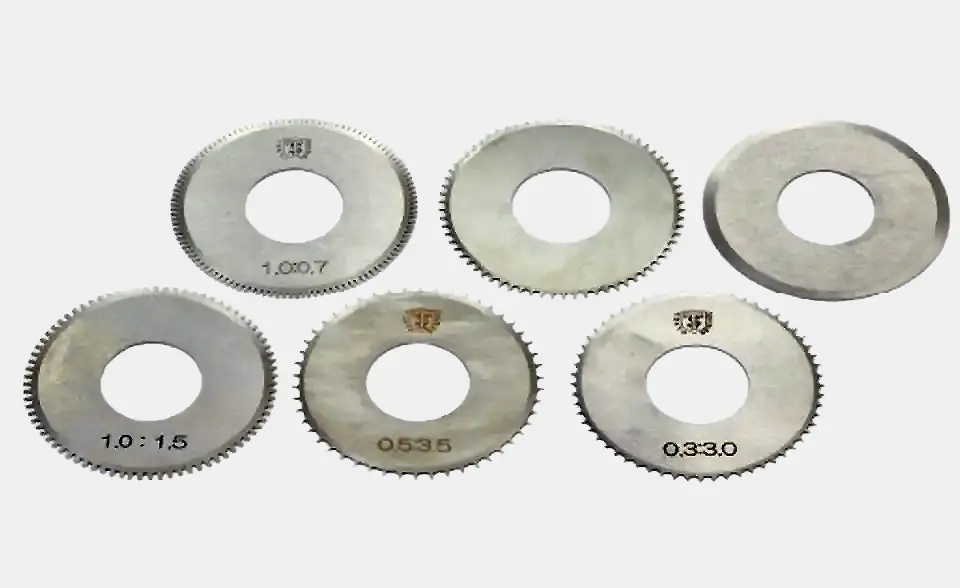

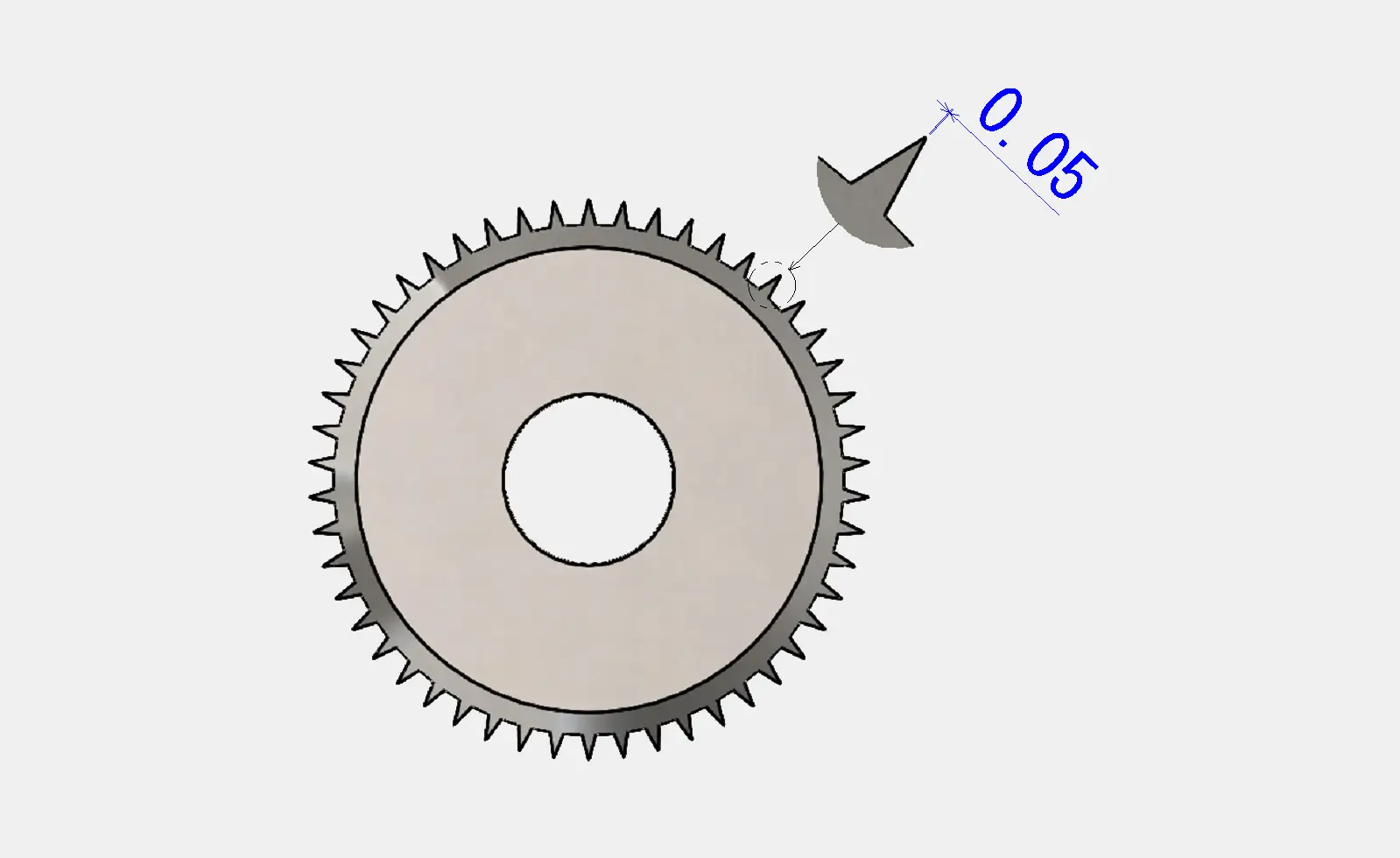

軟包装用刃物
製袋やスリットなど、後工程で活躍する刃物

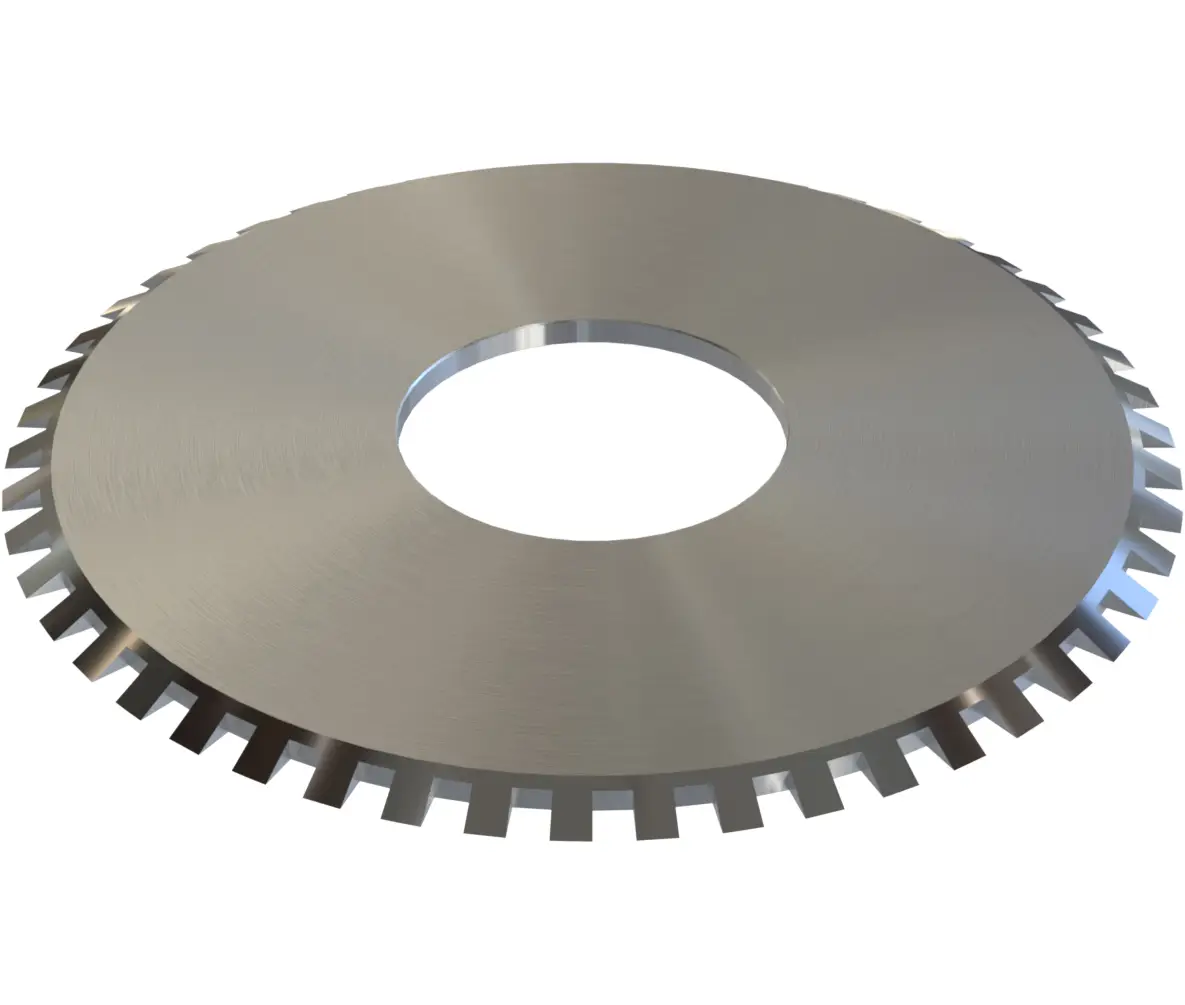

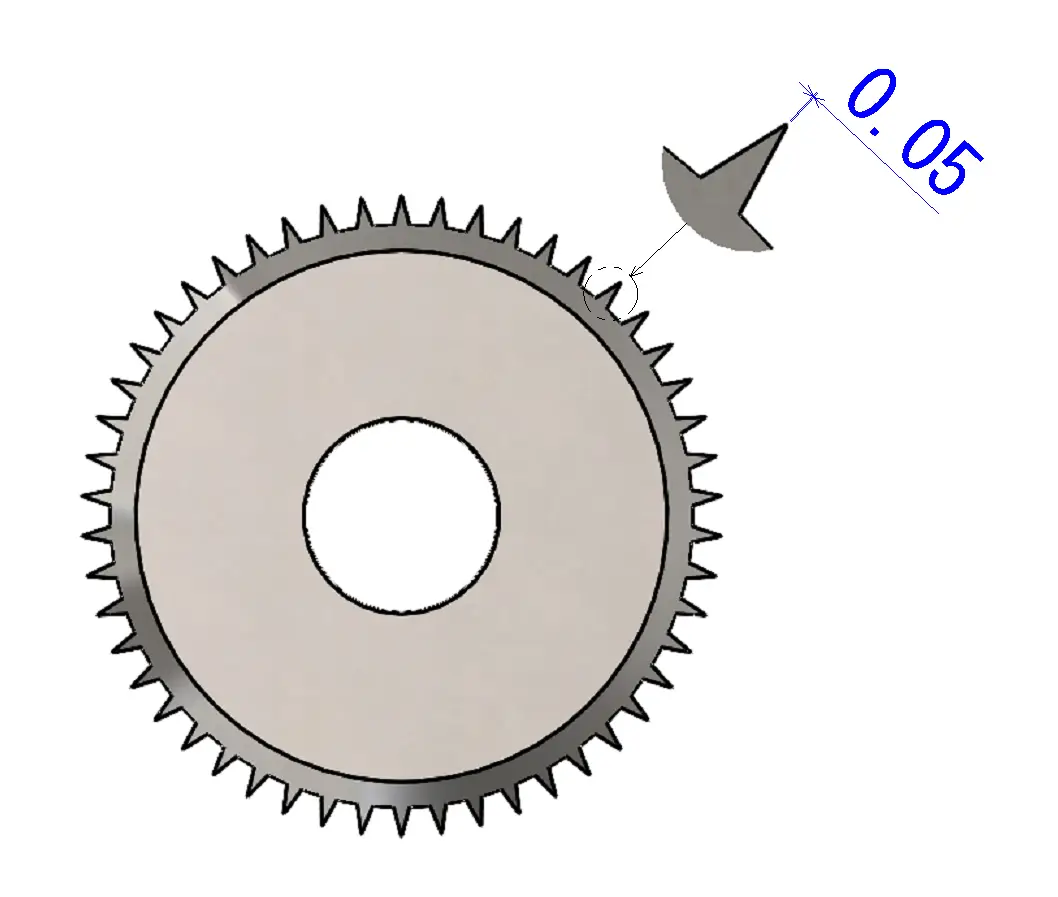

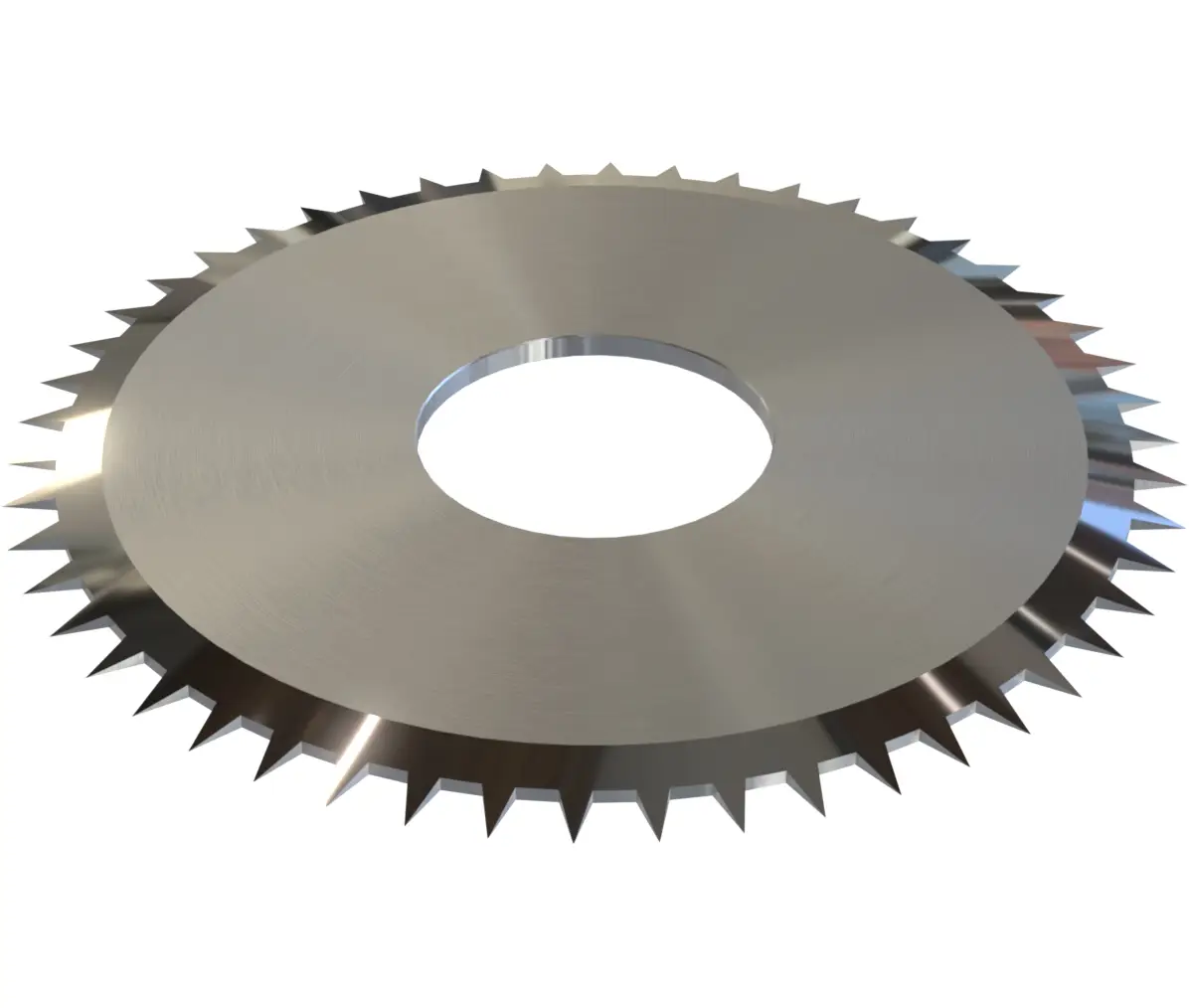

印刷後の原反やフィルムをカットする刃物で、断裁、スリット、ミシン目、抜き加工など、さまざまな工程で使用されます。ストレートカッター、丸刃、曲げ加工など、ご要望に応じた形状や材質での製作が可能。専用研磨機による刃付加工で、高い切れ味を実現します。

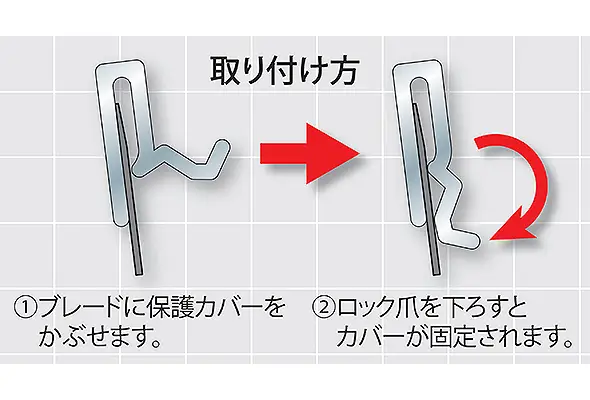

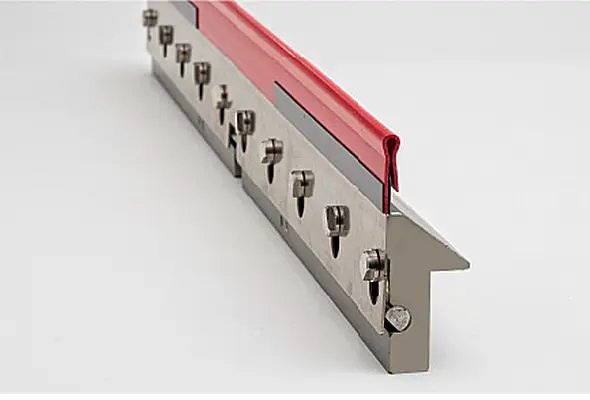

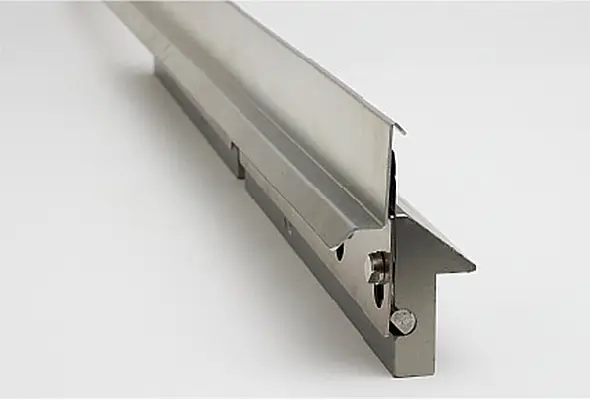

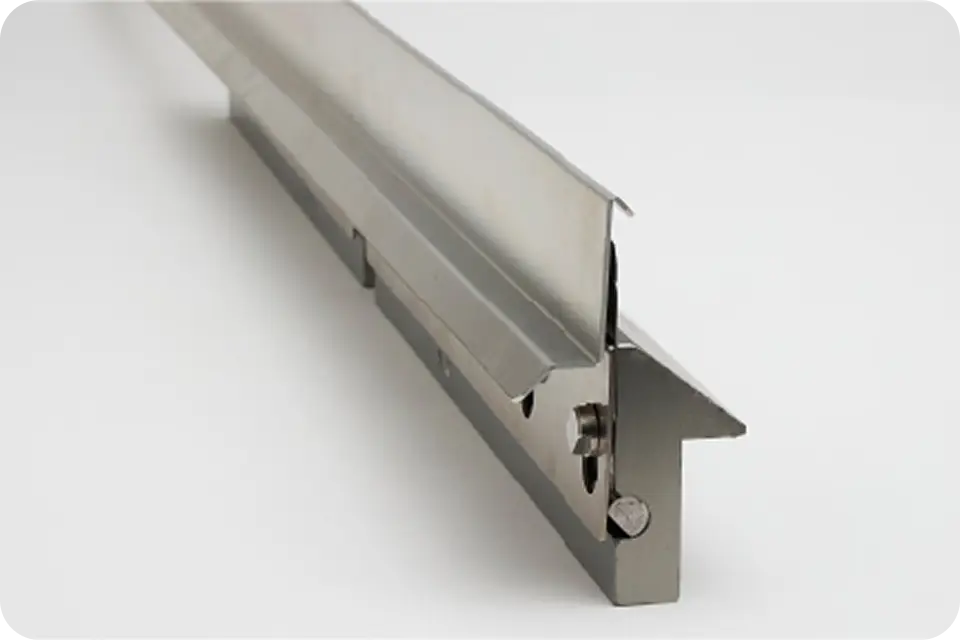

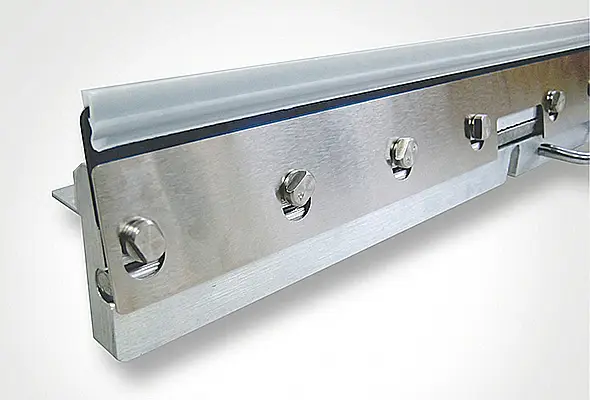

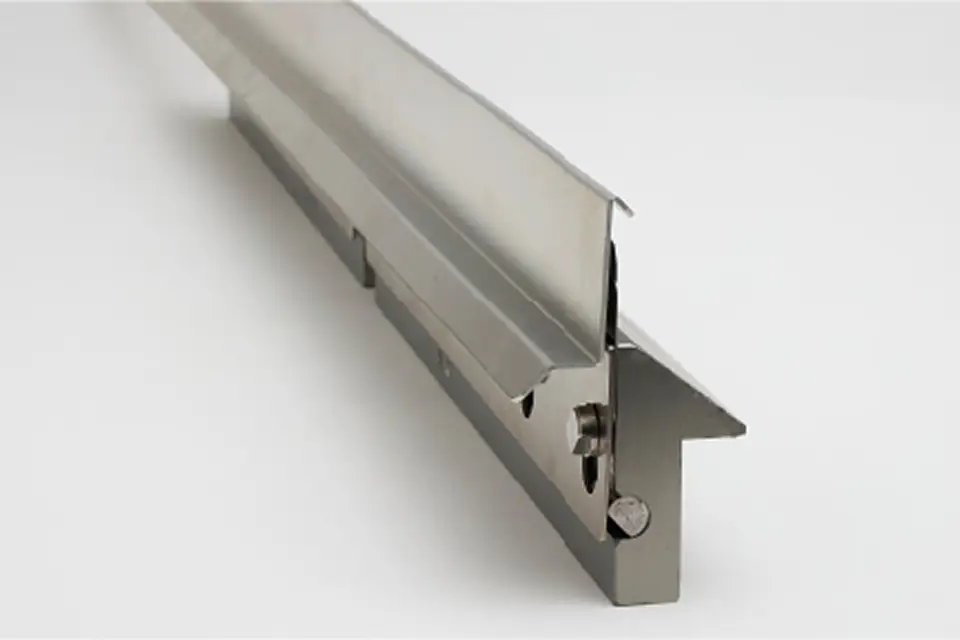

ブレード保護カバー
刃先の保護とケガの防止に
ドクターホルダーにセット済みのドクターブレードを保護するカバー。刃先の傷を防ぐとともに、不意の接触時における怪我も防ぐことができます。脱着も簡単で、より頑丈な材質での製作やマグネット式など、さまざまなご要望に対応します。

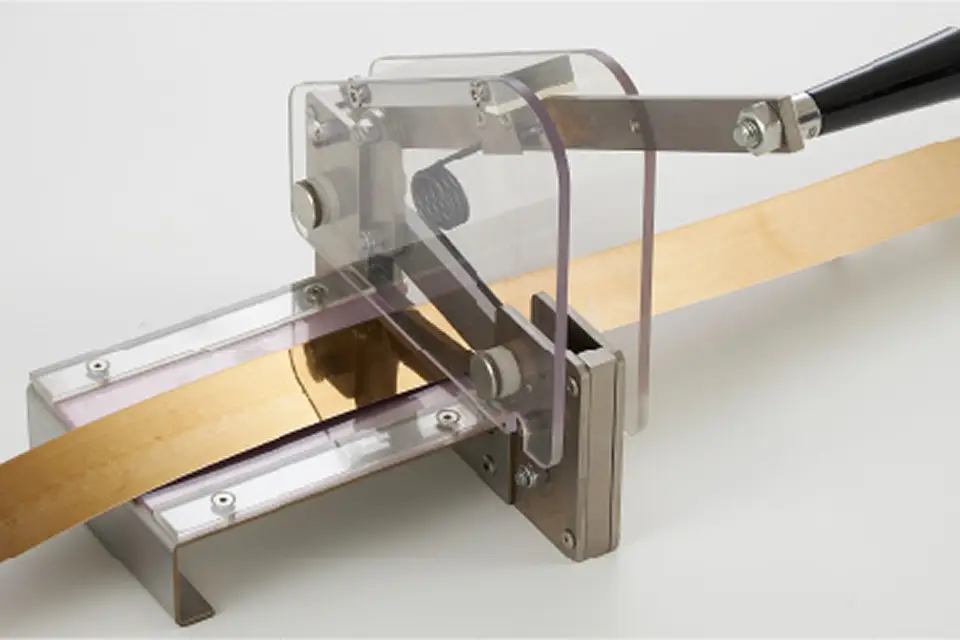

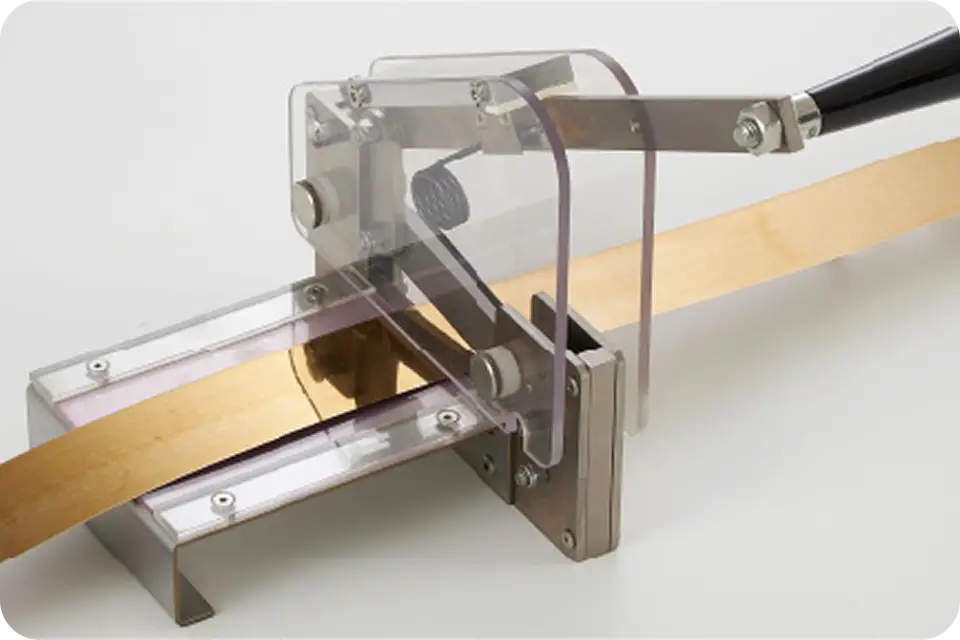

ドクターカットマン
誰でも簡単に長さを切断
ロール状のドクターブレードを指定の長さにカットする切断機。切断時にバリが出ないので安全なうえ、可動ストッパーを目盛に合わせてカットできるため、長さの設定が容易です。スタンド一体型など、カスタマイズもできます。無駄が発生しないためコスト削減にも貢献。

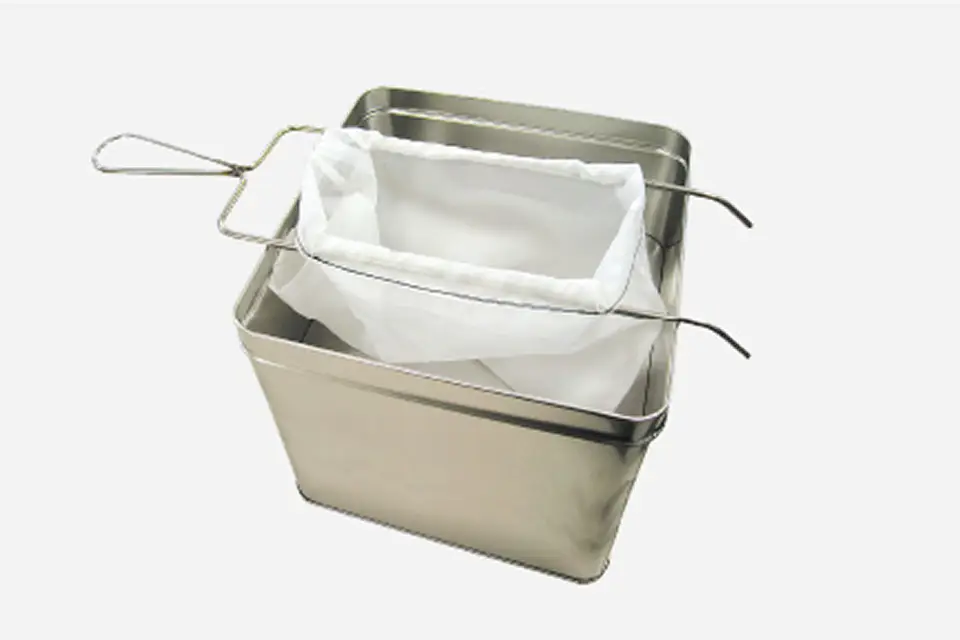

フィルター、取付金具
インキ濾過工程で異物の混入を防ぎ、印刷不良軽減

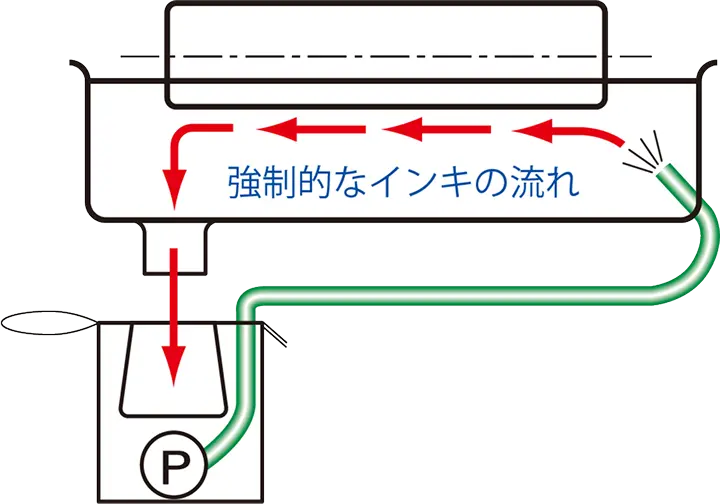

グラビア印刷のインキ循環時において、強制的にインキ濾過を促し、異物の混入を防ぐ製品。目の粗さや寸法がカスタマイズ可能なメッシュ (#120～250)を最適化し、印刷不良の軽減につなげます。フィルターと金具をセットで使用することで、取付が容易に。
仕様
＃120メッシュ／25.4mm
＃150メッシュ／25.4mm
＃180メッシュ／25.4mm
＃200メッシュ／25.4mm
＃250メッシュ／25.4mm
粗い
細かい

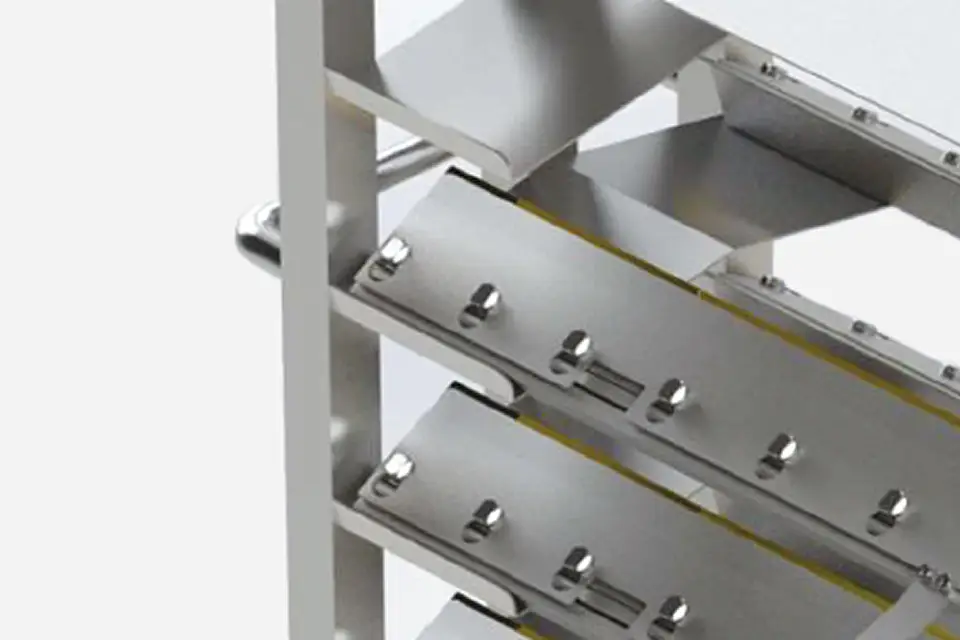

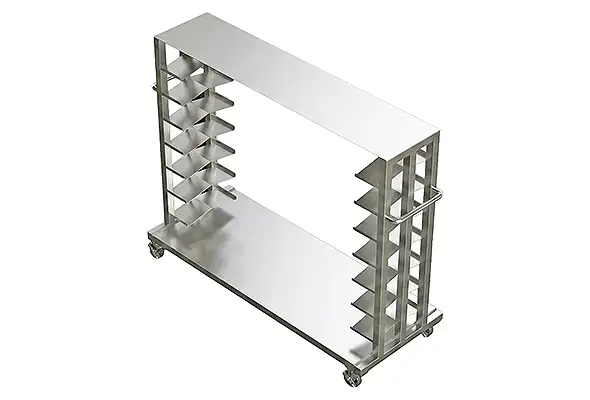

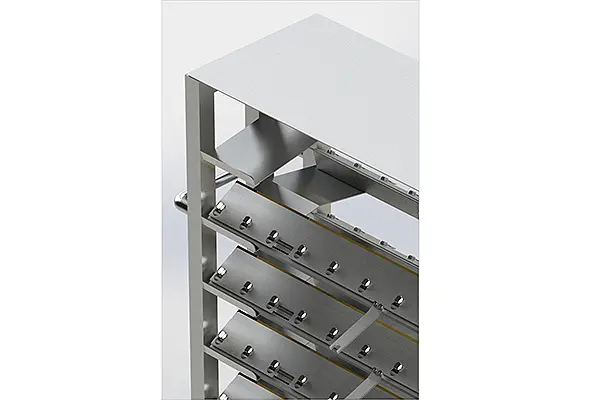

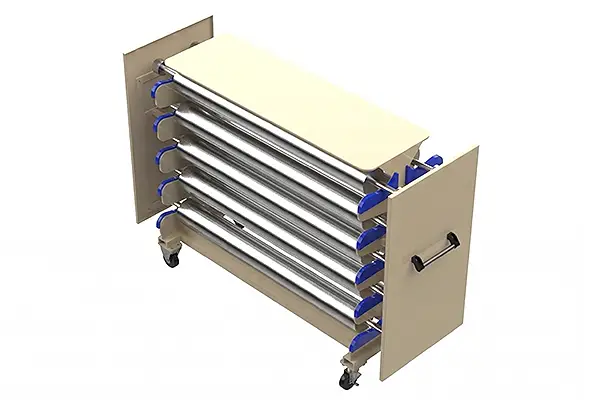

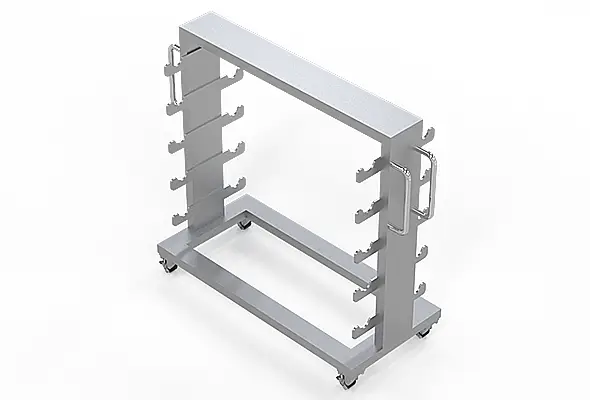

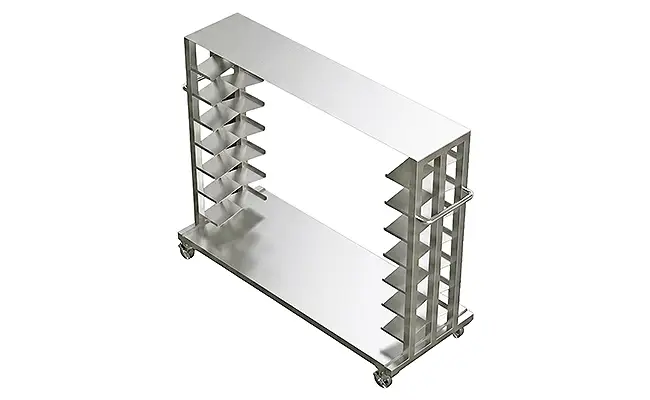

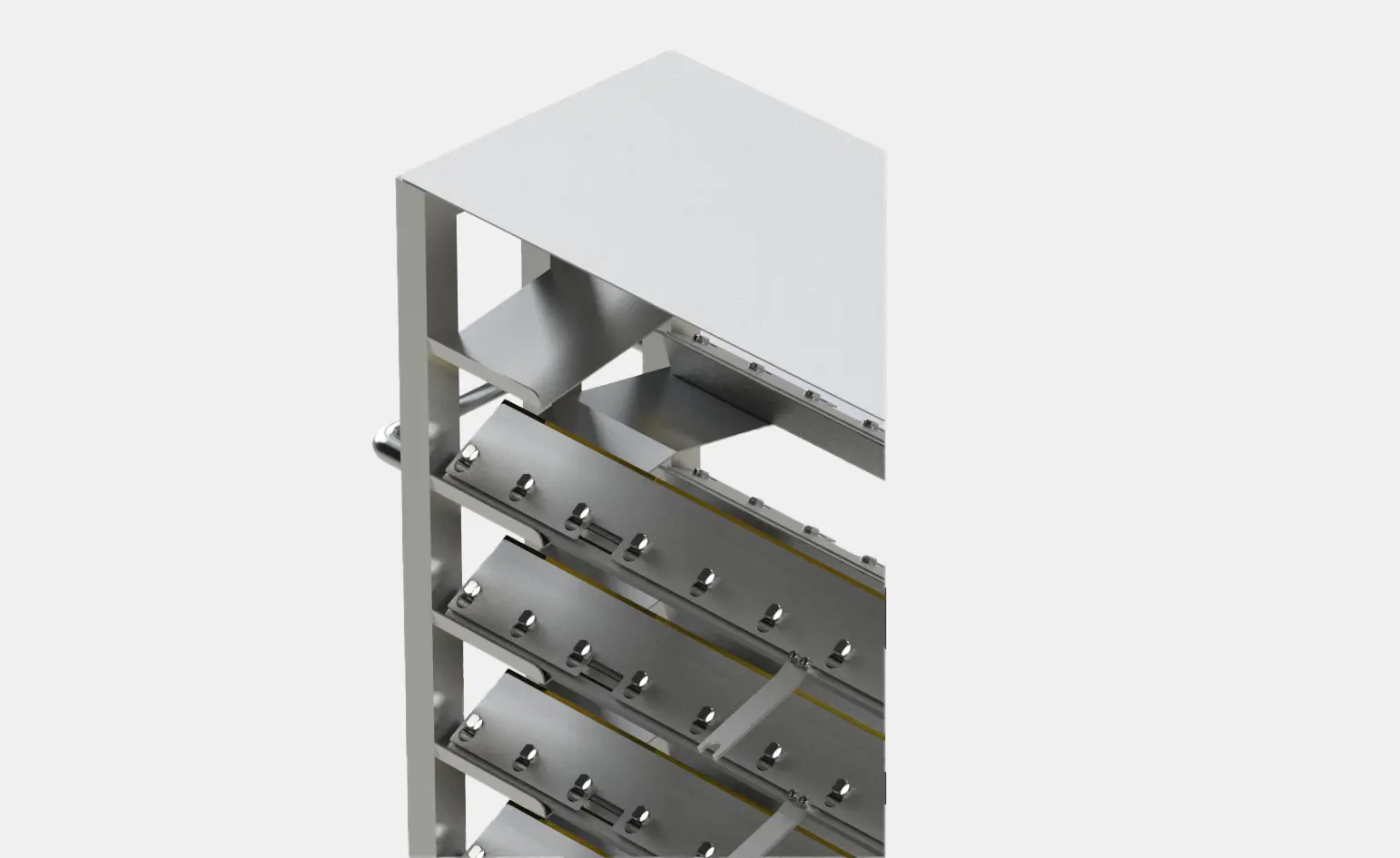

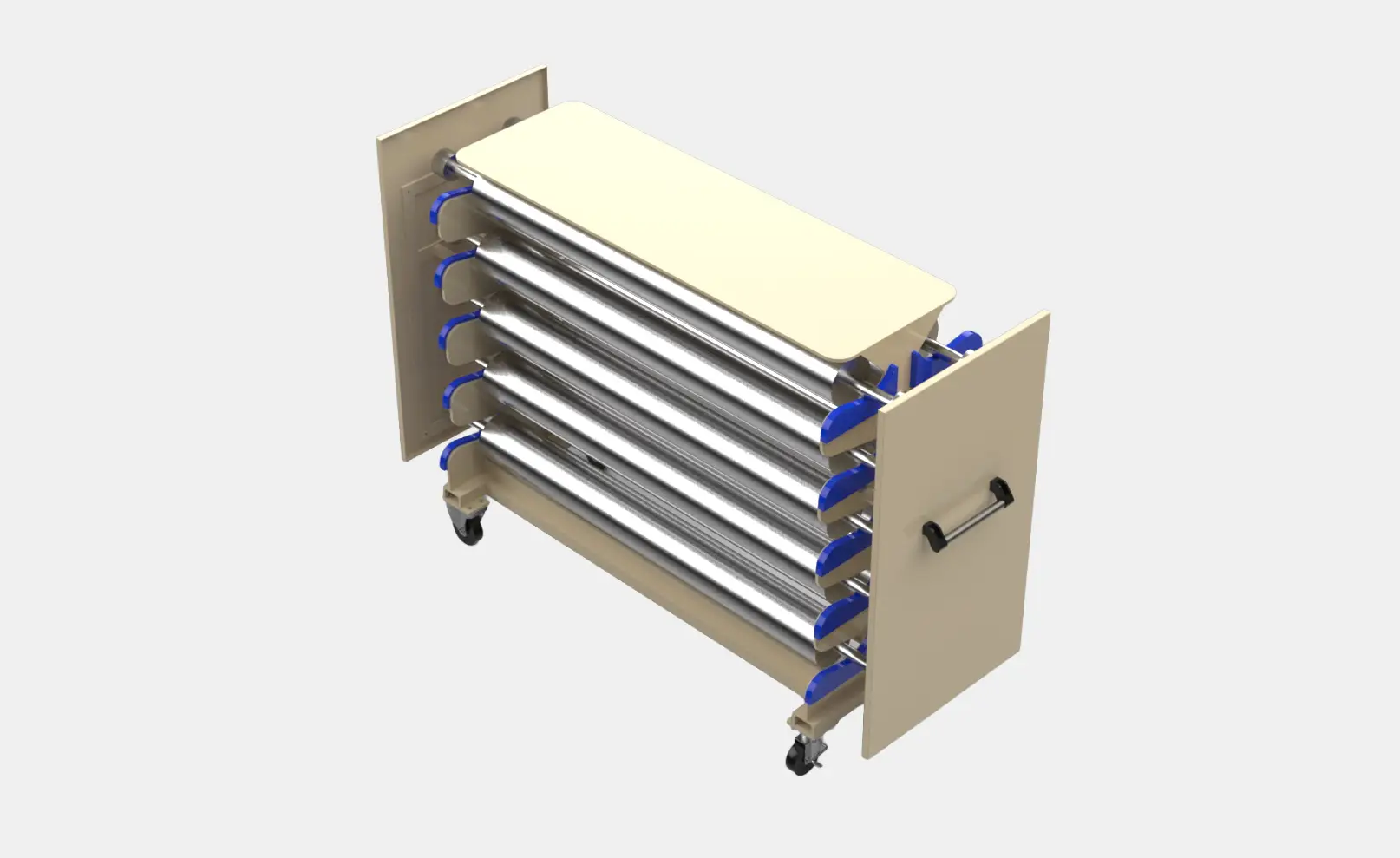

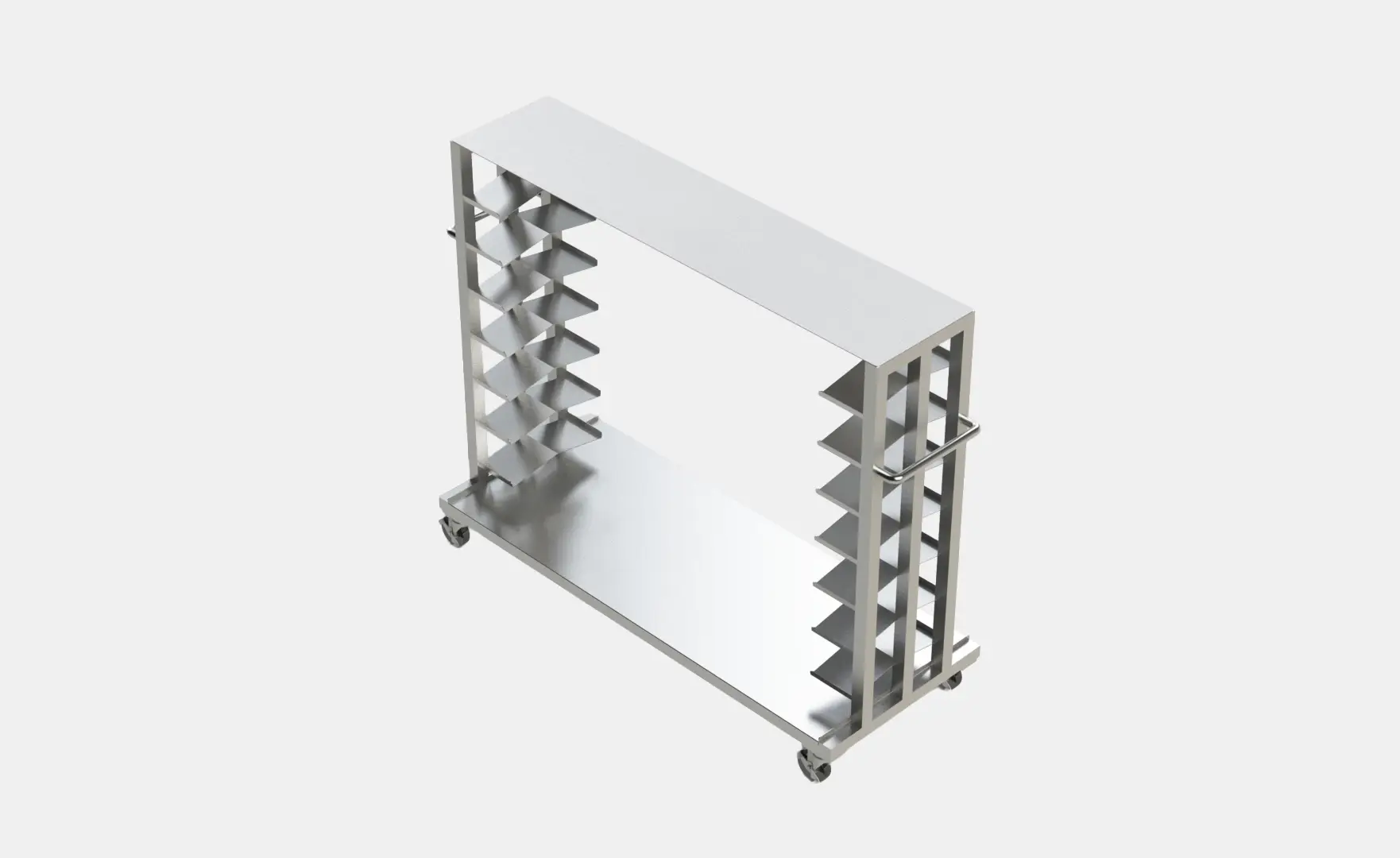

ホルダー台車、ラック
安全設計でクリーンな専用台車
ドクターホルダー、圧胴ロール、ファニッシャーロールなどを保管するための台車。工場内のスペースや保管数量などに対応した、ベストサイズで設計します。オールステンレス製や導電性キャスターなど、衛生的かつ安全な仕様での製作も可能。

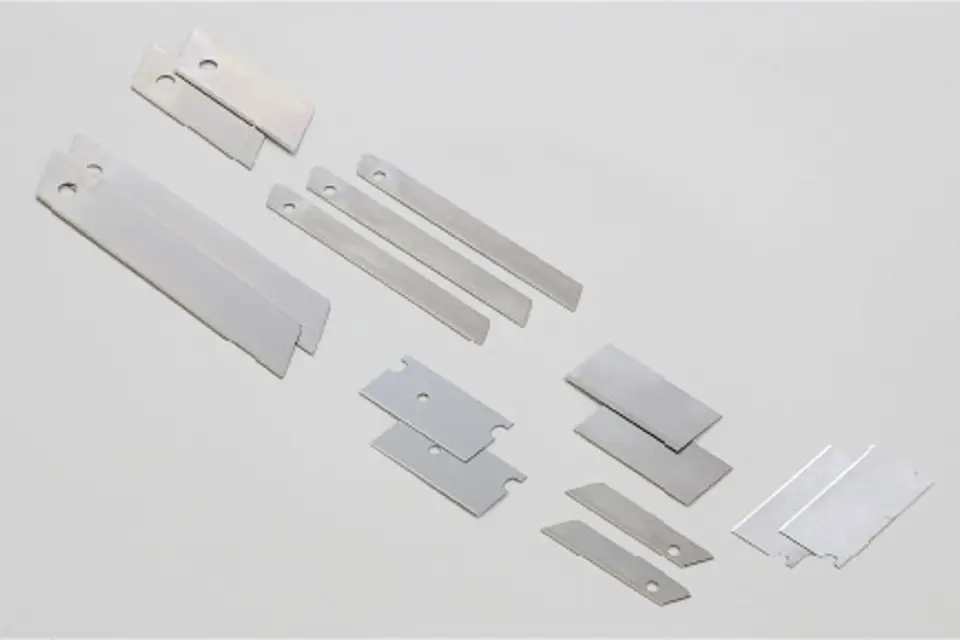

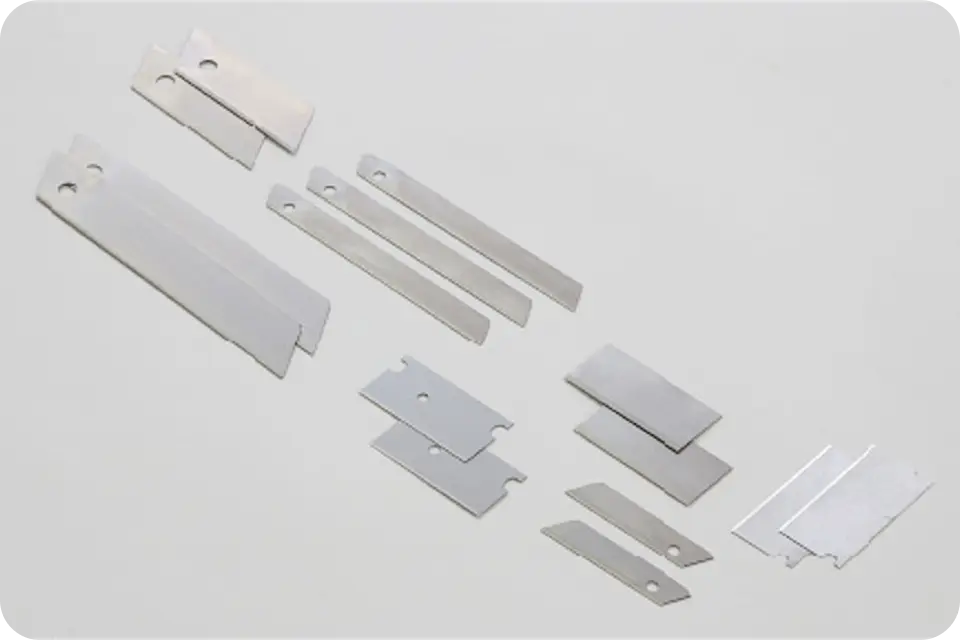

レザー刃、折目なしカッター
原反やフィルムを指定幅にスリット
印刷後の原反やフィルムを、流れに沿って指定幅にスリットする刃物。レザー刃は使い捨ての「スチール製」と、耐摩耗性に優れ悪条件でも切断面がキレイに仕上がる「超硬タイプ」の、2種類。折目なしカッターは、工場内での飛散防止に繋がります。
レザー刃各種
超硬刃は再研磨も可能です。
| 材質 | 寸法 |
|---|---|
| スチール | 0.25mm×18.7mm×38mm |
| 超硬刃（薄刃） | 0.25mm×20mm×40mm |
| 超硬刃（厚刃） | 0.5mm×15mm×35mm |
折り目なしカッター
| 材質 | 寸法 |
|---|---|
| Sカッター | 0.4mm×9mm×80mm |
| Sカッターハーフ | 0.4mm×9mm×40mm |
| Lカッター | 0.5mm×18mm×100mm |
| Lカッターハーフ | 0.5mm×18mm×50mm |
